1. 개요

TK-UD22 고성능 울트라 HD 4K 비디오 월 컨트롤러이며, 주요 기능은 2x2 접합 벽에 고화질 4K 신호를 표시하는 것입니다

고급 디지털 신호 처리 기술을 사용하고 있습니다. 입력 신호 최대 지원 3840*2160 @ 60Hz. 빠른 동적 이미지를 재생하더라도 지연 및 프레임 드롭이 없습니다.

TK-UD22 고성능 및 고해상도 비디오 월 컨트롤러이며, 전시장 및 기타 군사지도와 같은 전시실에 표시해야하는 고화질 비디오 이미지에 널리 사용됩니다. GPS 위치 확인 시스템, 송유관 모니터링, 전력 시스템 등.

2. 메인 f함수

1. 입력 신호

1 채널 HDMI2.0, 1 HDMI1.4,1 채널 DP1.2 신호 입력을 지원합니다.

오월신호 입력.

오드 HDMI1.4신호 입력.

Ext 1 채널 DP1.2 신호 입력, 최대 3840x2160 @ 60HZ 까지 최대 해상도를 지원합니다.

2. 출력 신호

4 HDMI 1.3 출력, 1920x1080 @ 60Hz 의 출력 해상도.

3. 신호 전환 기능

1 채널 HDMI2.0, 1 채널 HDMI1.4,1 채널 DP 신호 입력을 지원합니다. 스위칭은 리모콘, 전면 패널 버튼 또는 입력 신호의 자동 인식 기능으로 수행 할 수 있습니다.

컨트롤러가 자동 식별 신호로 설정되면 입력 인터페이스의 어느 한 포트가 신호 입력을 가지며 디스플레이 장치에 표시 될 수 있습니다.

4. 쿼드 스크린 처리

가장 기본적인 2x2 4 화면 접합 기능을 구현하고 다음 그림과 같이 1x2,1x3,1x4,2x1 디스플레이 모드를 설정할 수도 있습니다.

2x2 모델 (3840x2160 @ 60HZ)

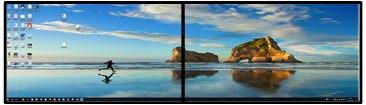

1x2 모델 (해상도 3840x1080 @ 60HZ)

1X3 모델 (해상도 3840x1080 @ 30HZ)

1x4 모델 (해상도 3840x1080 @ 30HZ)

5. 이미지 회전 기능

일반 제품과 비교하여 TK-UD22 180 도 플립 신호 세트를 가지고 있습니다. 사용자가 일반적인 LCD 접합을 사용하는 경우 LCD TV 플립도 180 도에서 LCD 접합 간격을 크게 줄여 이음새로 인한 이미지 왜곡을 줄이는 것이 너무 큽니다. 다음 그림과 같이:

상단 행 LCD 플립 효과 이미지 회전 효과

6. 오디오 기능

6.1 입력 신호 HDMI2.0,HDMI1.4, DP는 오디오 입력 기능을 지원합니다.

6.2 출력 HDMI 및 오디오 입력 장치가 연결되면보기 오디오 및 동기화 된 재생을 구현할 수 있습니다.

6.3 지원 3.5mm 헤드폰 스테레오 왼쪽 및 오른쪽 채널 독립 스테레오 출력 연결.

3. 기능

1. 순수한 하드웨어 시스템

순수 하드웨어 시스템, CPU, 메모리 없음, 부팅시 3s 에서 5s 까지만 필요합니다. 시스템 안정성, 충돌 없음, 시스템 충돌 없음, 바이러스 감염 위험 없음. 365*24 시간의 중단없는 작업을 지원합니다.

2. 고급 DSP 비디오 처리 기술

가장 강력한 이미지 처리 칩 DSP 기술을 사용합니다. DSP 기술 지원 DCDI 에지 스무딩, ACM 적응 형 색상 관리, CCS 색상 교차 억제 지원, 선명도 향상 지원, 동적 대비 향상, 정품 6 축 색상 제어 오버랩, 노이즈 증폭 및 기타 세계 최고의 이미지 처리 기술 및 기능 제거.

또한 3D 빗 필터 디코딩, 3D 노이즈 감소 및 모션 적응 디 인터레이스, 색상 보정, 색상 향상, GAMMA 보정 및 프레임 속도 변환과 같은 고급 기능을 제공합니다. 들쭉날쭉 한 선이나 꼬리가없는 이미지 출력, 섬세한 화질 선명하고 부드럽고 선명하며 밝은 색상.

3. 강력한 데이터 운영

데이터 병렬 처리 기술, 각 출력은 1920*1080 @ 60Hz 고해상도 디스플레이에 도달했습니다. 고속 동적 사진 지연, 눈물 없음, 프레임 저하 없음, 이미지 추적 현상 없음.

4, 지원 3840*2160 @ 60Hz UHD 신호 입력

TK-UD22 UHD 비디오 월 컨트롤러는 1 채널 DP,2 채널 HDMI 신호 입력, UHD 비디오 지원 인터레이스 및 프로그레시브 입력을 지원합니다. 최대 3840*2160 @ 60Hz 의 초고해상도 신호 입력 및 하위 호환성을 지원합니다. 전문가 수준의 이미지 처리 칩을 통한 모든 입력 신호, 라인 60Hz HDMI 신호, 4 포트를 함께 사용하여 출력 해상도 3840X2160 @ 60 Hz를 달성하십시오.

5. 초저전력 소비

저전력 설계, 팬 없음, 에너지 절약 및 환경 보호, 소음 공해 없음, 모든 종류의 소음 제어보다 엄격한 회의 또는 기타 장소에 적합한 컨트롤러.

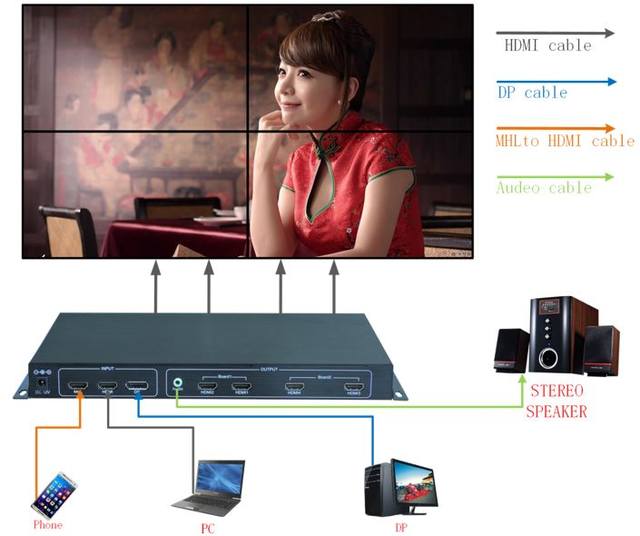

4. 시스템 토폴로지

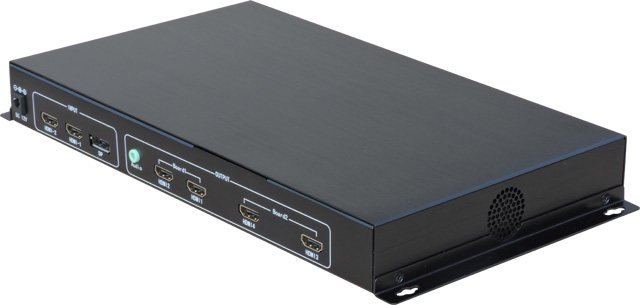

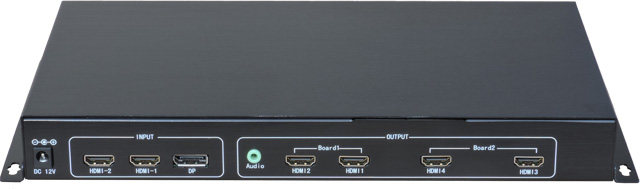

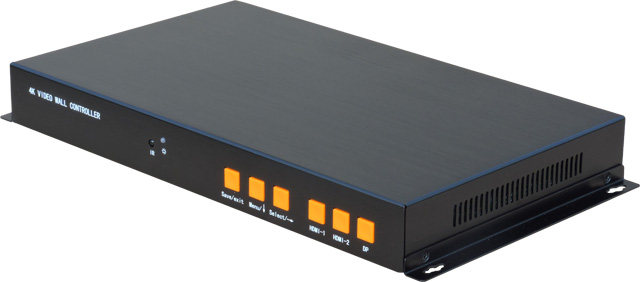

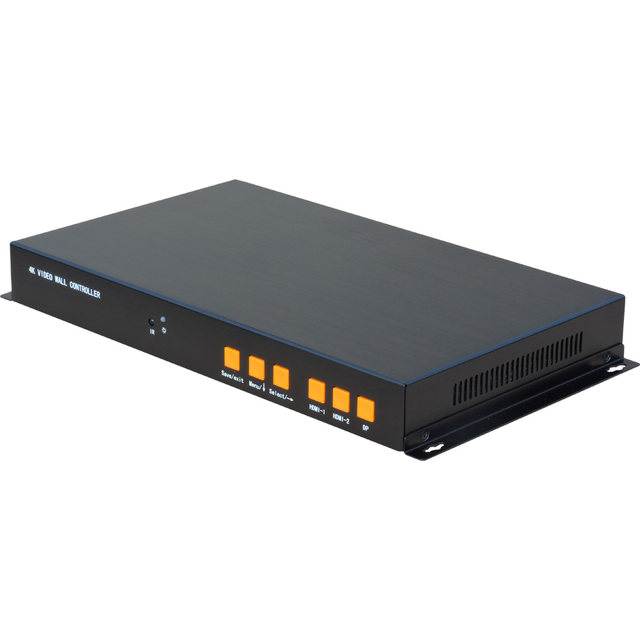

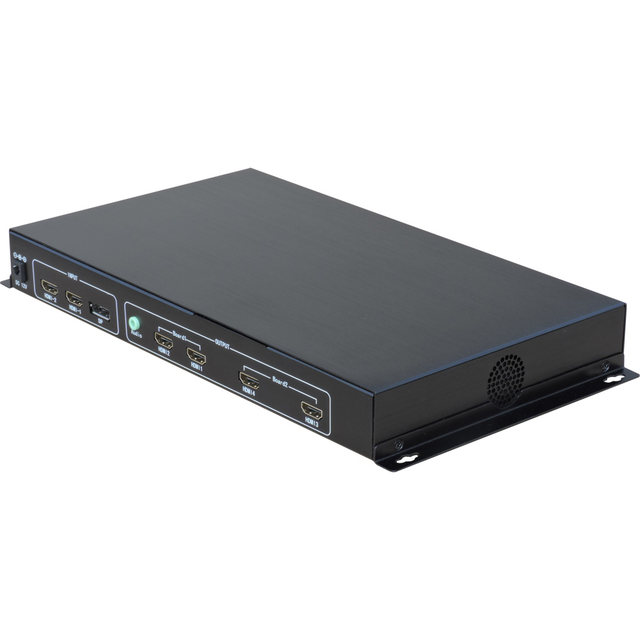

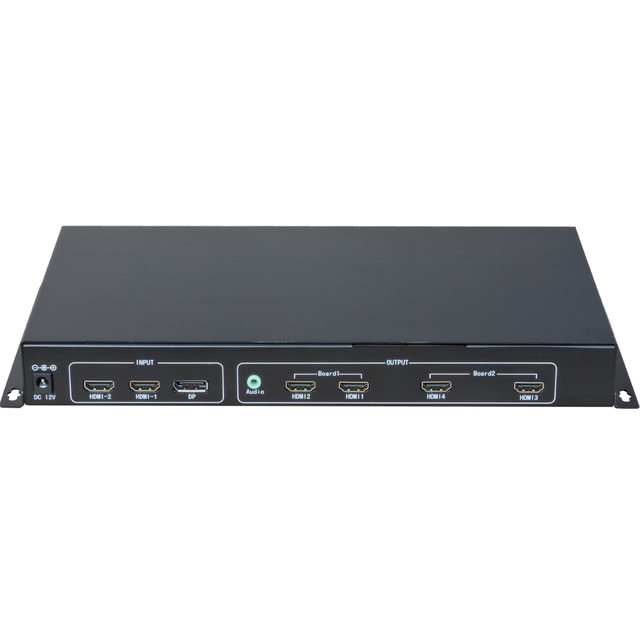

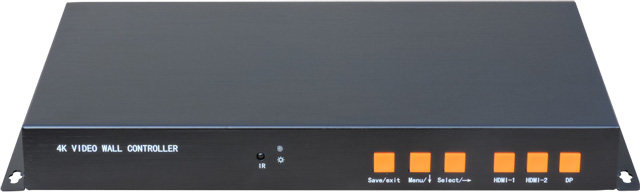

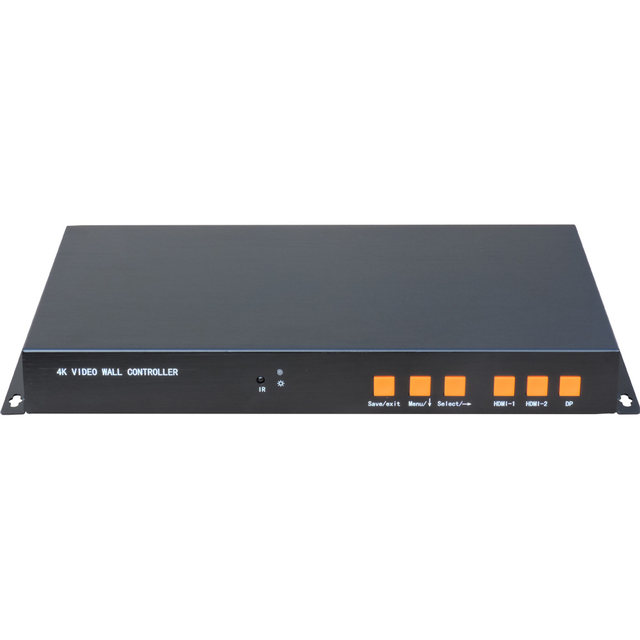

5. 제품 사진

6. 사양

이름	사양
신호 입력
입력 인터페이스	1 HDMI2.0,1HDMI1.4,1 DP
해상도	HDMI 지원 HDMI2.0, 최대 해상도 38402160 @ 60Hz; HDMI1.4, 최대 해상도 38402160 @ 30Hz; DP 지원 DP1.2, 최대 해상도 3840*2160 @ 60Hz;
출력
출력 인터페이스	HDMI * 4; 3.5mm 오디오 * 1;
오디오	왼쪽 및 오른쪽 채널 스테레오 오디오
비디오 해상도	HDMI 1920x1080 @ 60Hz
색상 깊이	24 비트, 1677
제어 모드	전면 패널 버튼, 리모컨
입력 전압	DC 12V
표시 모드	2x2 、 1x2 、 1x3 、 1x4 、 2x1
제품 크기	299 (긴) x175 (깊이) x35 (높음)
무게	0.75KG
전원	12W
