옵션정보

[(618)IRS2092 board]



상품정보

  • 브랜드 이름: bahod
  • 고농도 화학 물질: 없음
  • 최대 채널당 전력: 위의 200 와트
  • 원산지: 중국
  • 포장: 예
  • 채널: 1
  • 모델 번호: IRS2092

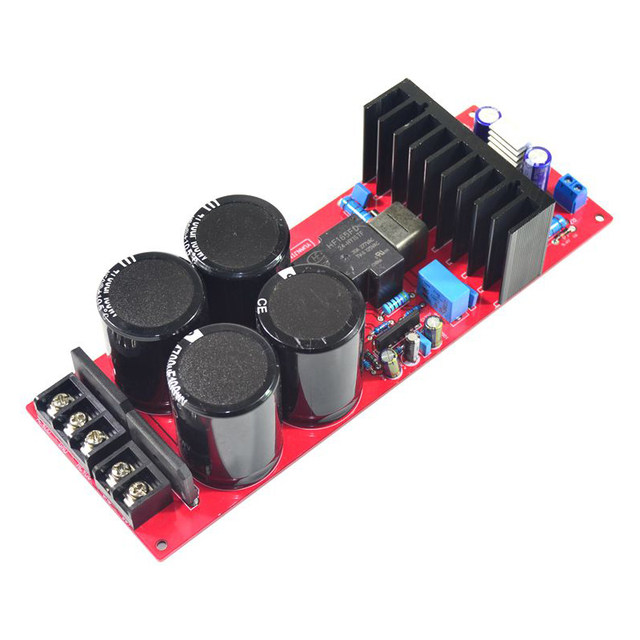

BAHOD IRS2092 오디오 앰프 보드 클래스 D 고출력 IRFB23N20D 350w 앰프 보드 (이중 정류기 및 보호 기능 포함)


제품 세부 정보


오리지널 IRS2092 ,IRFB23N20D 를 채택하십시오.

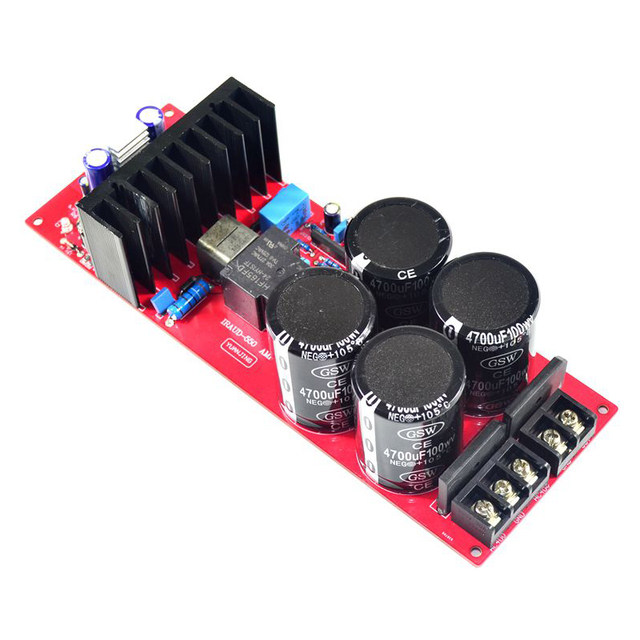

ELNA를 사용하여 전해 커패시터 신호 메인 회로, NXB 브랜드, 일본 화학 용량 4700UF/80V * 4, 25*2 (50A) 정류기 플랫 브릿지를 사용하여 메인 필터 커패시터, 지속적인 전력 지원의 강력한 원천을 보장합니다.

5 링 금속 저항기의 저항 선택, 5 링 금속 필름 저항의 정밀 ± 1% 을 사용하는 주 회로, 전체 기계가 양호한 신호 대 잡음 비를 보장합니다.

PCB는 1.6mm 두께의 양면 플레이트, 2.0 온스 구리 두께, 스프레이 주석 전체 공정을 채택, 좋은 성능을 통해 전류의 크기를 보장 합니다. 일류 PCB 품질.

20A 고전류 차폐 인덕터 채택하여 사운드 선명하고 강력합니다.

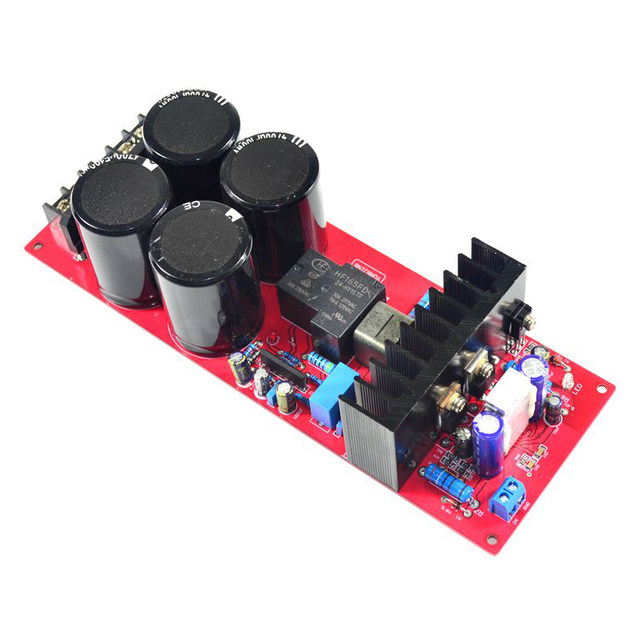

특히 고급 UPC1237 스피커 보호 회로, 30A 릴레이 제어, 부트 임팩트 사운드의 효과적인 제어를 추가하여 스피커가 더욱 안전합니다.

전체 회로 기판 정렬 레이아웃은 매우 엄격하고 합리적이며 접지 지점을 사용하여 전체 PCB 정렬입니다. 앰프 보드는 안정적이고 신뢰할 수 있으며 높은 출력을 제공합니다. 아름답고 둥근 소리, 열린 사운드 스테이지. 3 차원, 저주파 안정성 및 견고한 전력의 강한 감각, 신호 대 잡음 비는 매우 우수하고 넓은 동적 범위입니다. 명확한 세부 사항, 우수한 과도 응답, 다양한 음악을 연주하고 가족의 사운드 환경에서 매우 좋은 성능을 발휘합니다.

기본 매개 변수:

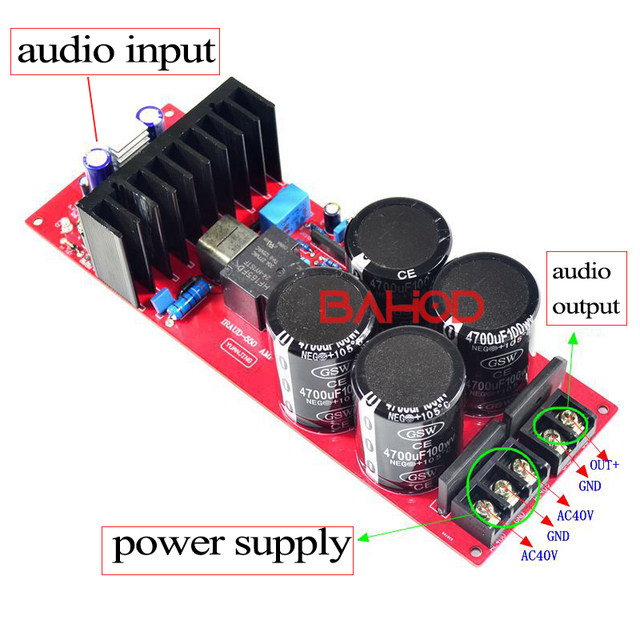

1, 전압 범위의 사용: AC 듀얼 20V-45V (정류 전압 ± 28V-60V), 아래 AC 35V 의 전압, r6 R7 (4.7K 3W) 대신 2KΩ / 3W 저항. (배송 기본 전압은 40-45V, R6 R7 은 3.9K)

2. 최대 출력 전력: 350W/8Ω AC 듀얼 50V 전원 공급 장치, 왜곡 <0.1%; 700W/4Ω AC 듀얼 50V 전원 공급 장치, 왜곡 <0.1%

3. 전압 증폭: 36 배 (양상 증폭)

4. 입력 감도: 1.6V (RMS)

5. 입력 임피던스: 14KΩ

6. 주파수 응답: 0-50KHz ± 1dB 10W/8Ω

7. 잔여 소음 전압: 200uV

8. 동적 범위:>100dB

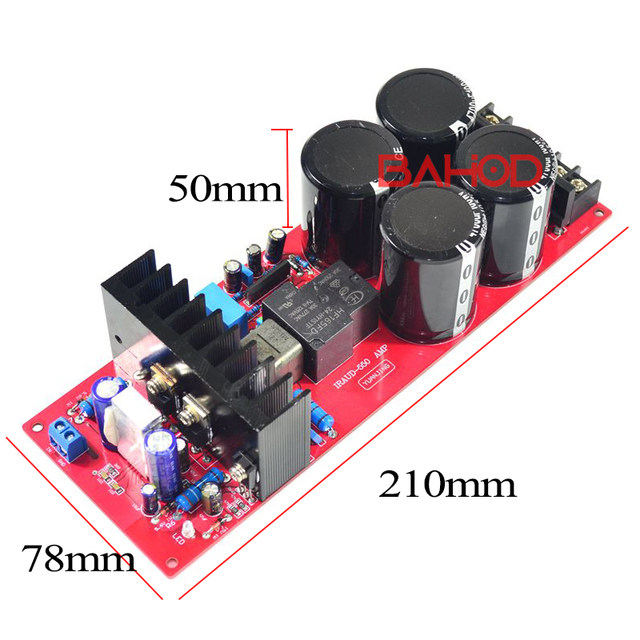

9. 크기: 210*78*50MM
