매개 변수:

전원 공급 장치 전압 범위: DC 양극 및 음극 DC +- (25V ~ 55V), 권장 전압 DC +-45V

출력 전력: 125W 8R, 250W 4R

주파수 응답 APSYS 2 테스트 데이터: 20HZ-0DB, 10HZ-0.3DB, 10K HZ-0.1DB, 20KHZ-0.3DB

SR 25V/미국 오실로스코프 측정.

THD + N<0.01%

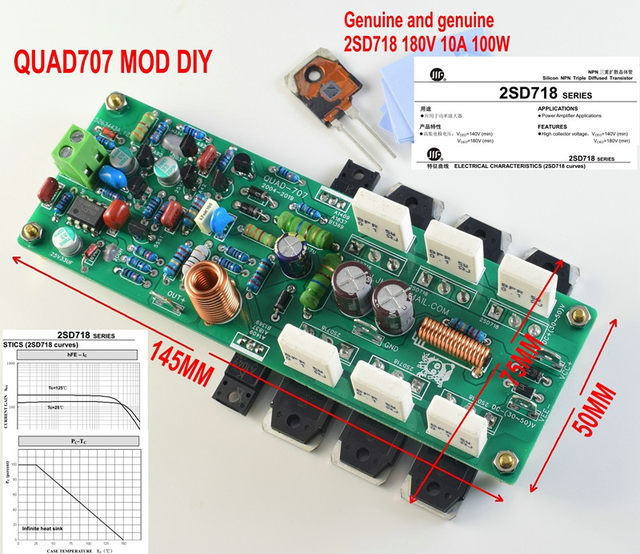

PCB 크기: 50MM X 145MM.

완제품 사이즈: 75MM (파워 튜브 너비 포함) X 145MM

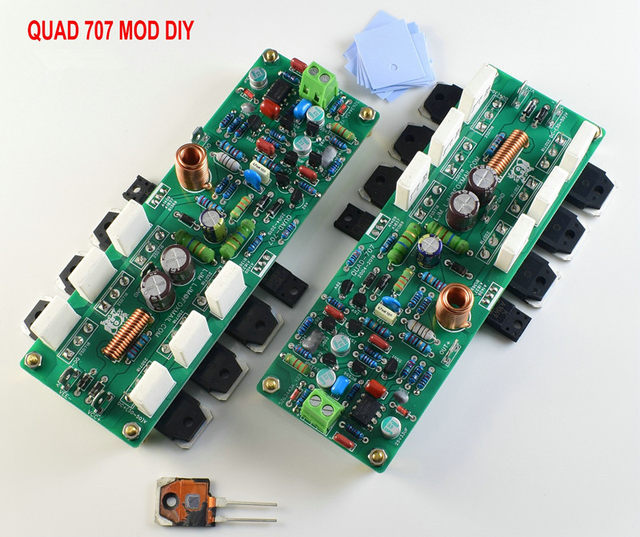

2 채널 및 2 보드의 무게: 240 그램.

배율 (이득) = 51.5 배

출력 단계 정적 전류 = 0 MA

모노 정적 전류 ~ 약 100MA

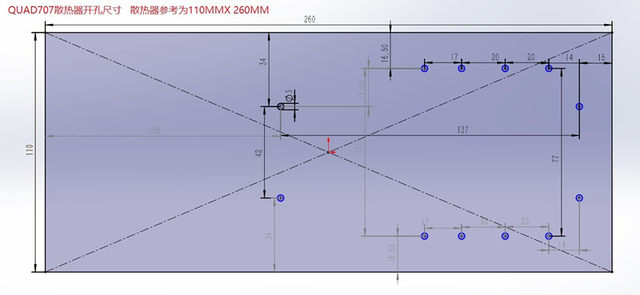

각 채널에 권장되는 방열판은 500 그램 이상 (전압 +-45V 미만)

고성능 OP를 위해 원래의 작동 증폭기 TLC271 을 사용합니다.

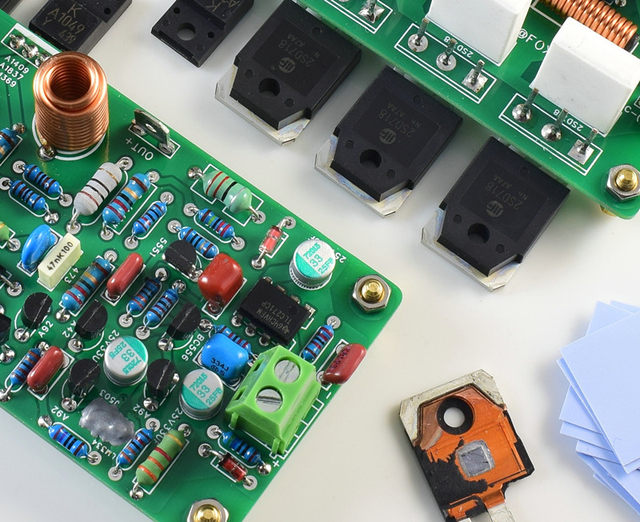

출력 트랜지스터는 채널 당 6 PCS로 원래의 화웨이 반도체 2SD718 파워 트랜지스터 (180V, 10A, 100W) 를 사용합니다.
