  • 브랜드 이름: Jolooyo
  • 힌트 관련 화학: 없음
  • 최대 채널당 전력: 전원 없음
  • 원산지: 중국
  • 모델 번호: Speaker Protection Board LJM

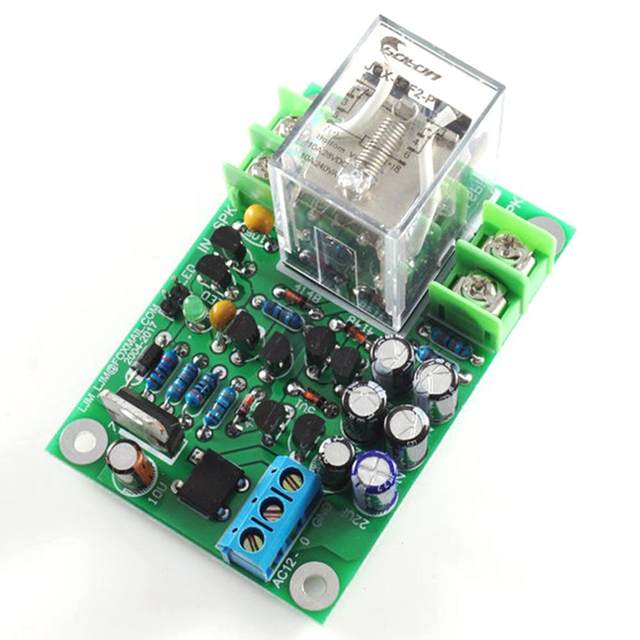

10A AC12V-18V 듀얼 채널 스피커 보호 보드 w/릴레이

설명:

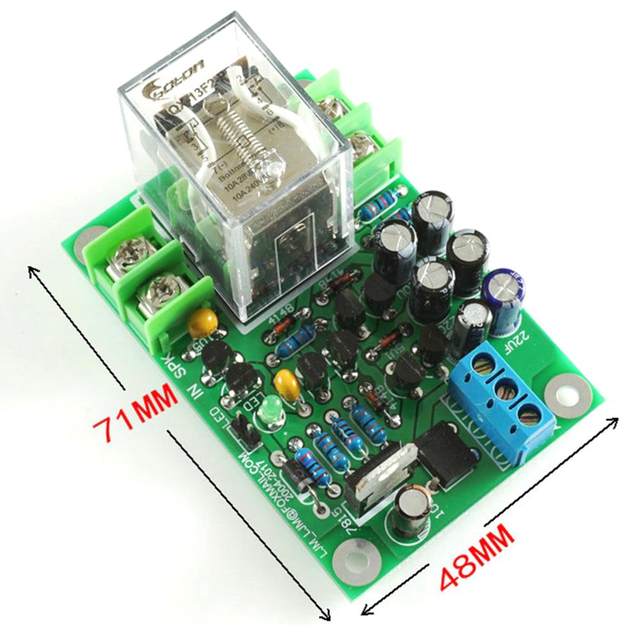

1. 투명 릴레이: 길이 * 너비 * 높이 = 71*48*38MM 무게 = 60 그램
2. 완전히 분리 된 트랜지스터 부품 설계 채택. 두 채널에는 각각 독립 감지 DC 신호 세트가 있습니다.
3. IC 유형 UPC1237 과는 다른 두 채널은 하나의 감지 세트를 공유합니다. 비대칭 DC가 두 채널에 동시에 나타나면 보호 효과가 없어 스피커를 태울 수 없습니다.
10A 고전류 실버 접점 릴레이의 두 세트가 보드에 사용됩니다.
4.AC12 V 전원 공급 장치. 전압 조절의 경우 최대 AC 전압은 18V 입니다.

참고: 보호 보드의 전원 공급 장치는 이전 단계와 동일한 전압을 공유 할 수 없으므로 단락으로 인해 손상됩니다.

보호 보드 입력 DC 전압> +-0.6V, IN OUT이 차단됩니다.
보드에 LED 디스플레이가 있으며 전원 켜기 지연 또는 DC 보호의 경우 LED가 깜박입니다.
정상 작동, LED는 항상 켜져 있습니다.
보호 보드 테스트 정보.
디지털 범용 미터를 사용하여 2 극 위치로 당깁니다.
빨간색 펜을 IN에 연결하고 검은 색 펜을 GND에 연결하면 릴레이가 분리되고 LED가 깜박입니다.
그런 다음 검은 색 펜을 IN에 연결하고 빨간색 펜을 GND에 연결하면 릴레이가 분리되고 LED가 깜박입니다. 보호는 정상입니다.

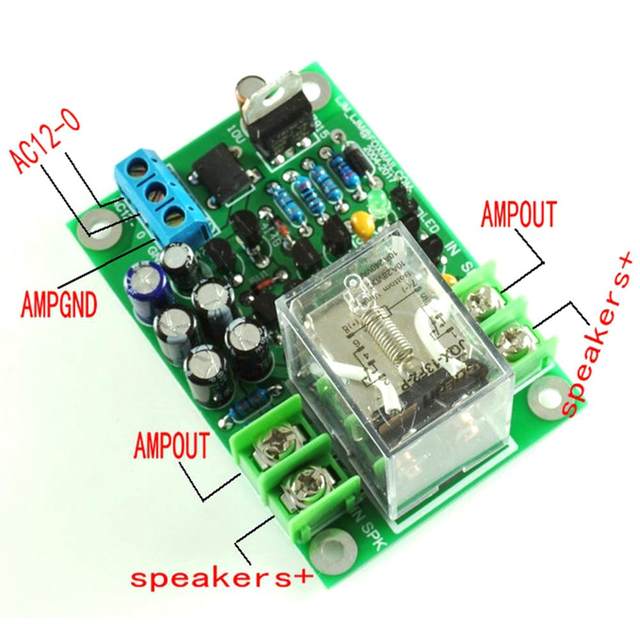

배선은 주로 다음과 같습니다: 3 핀 소켓, AC12-0 변압기 AC 12V 에 연결됩니다.
다른 AMPGND는 파워 앰프 보드의 전원 접지선입니다.
AMPOUT은 파워 앰프 보드의 OUT + 출력 신호 + 입니다.
그런 다음 스피커 + 는 스피커에 연결된 + 입니다.

패키지:1pcs 10A AC12V-18V 듀얼 채널 스피커 보호 보드 w/릴레이


"
