상품정보
- 브랜드 이름: GZHYAJIN
- 힌트 관련 화학: 없음
- 최대 채널당 전력: 전원 없음
- 원산지: 중국
- 포장: 그렇습니다
- 증명서: 세륨
- 모델 번호: AUDIO-SR
옵션정보
[(350853)AUDIO-SR]
Origin Poem Audio는 세계 최초의 개척 디자인 인 또 다른 혁신적인 제품입니다!
Yuanyun은 하이파이 및 전문 오디오 필드에 적합한 고품질 발열 오디오 전위차계를 독립적으로 개발합니다. 스몰 사이즈 설치가 쉽고 공간이 없기 때문에 ALPS 및 통합 전력 증폭기, 이산 전력 증폭기 및 튜브 앰프와 같은 다른 전위차계를 직접 대체할 수 있습니다. 효과는 즉각적입니다!
Yuanyun 전위차계 장점 설명:
1: 전통적인 전위차계의 접촉 손실과 탄소 필름의 손실을 피하고 슬라이딩 할 때 발생하는 소음이 없습니다. 오랜 시간 동안 발생하는 왼쪽과 오른쪽 연결 사이에 불균형이 없으므로 음질에 영향을 미칩니다.
2: 이 전위차계는 볼륨을 조정할 때 터짐, 건너 뛰기 및 누적과 같은 문제가 없습니다. 신호가 저항 네트워크를 통해서만 완료되고 제어 전원 공급 장치로부터 완전히 분리되기 때문에 노이즈는 당연히 매우 낮을 수 있습니다.
3: 전위차계 프로그램은 엔지니어가 신중하게 설계하고 디버깅했으며 오디오 용으로 특별히 설계된 우수한 감쇠 곡선으로 사운드 성능이 선명하고 균형이 우수합니다. 소리는 깨끗하고 깔끔합니다. 이것은 현재 HI-END 세계에서 최고의 볼륨 제어 구조 전위차계입니다.
4: 전위차계를 제어하여 내부 프로그램을 조정하고, 릴레이를 제어하여 저항 네트워크를 전환하여 볼륨 조절, 0-99 레벨 볼륨 조정, 터지는 소리 없음, 순수한 저항 루프, 결과는 매우 높은 충실도, 개방적이고 느슨한 사운드 필드, 당신은 상상을 초월합니다.
Yuanyun 전위차계 건축 설명:

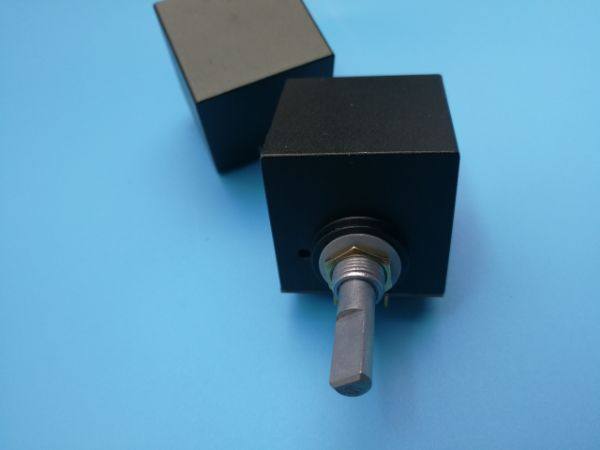

1: 전체 씰링 디자인은 항공 등급 알루미늄 합금 재료로 만들어졌으며 정밀 CNC에 의해 가공되어 통합 알루미늄 케이스를 만듭니다. 쉘은 매트 블랙 프로세스 기술을 채택합니다. 적당한 느낌과 긴 서비스 수명.
2: 전위차계를 사용하여 MCU 하이 및 로우 레벨, 순수 저항 루프, 지수 곡선을 제어하고 청력을 부드럽게 조정하십시오.
3. 네덜란드 VISHAY 1 천분의 1 고정밀 칩 저항이 채택되어 높은 신뢰성과 강력한 방진 성능을 갖추고 있습니다. 솔더 조인트 결함률 및 낮음. 우수한 고주파 특성. 전자기 및 무선 주파수 간섭을 줄이면 음질이 보장됩니다.

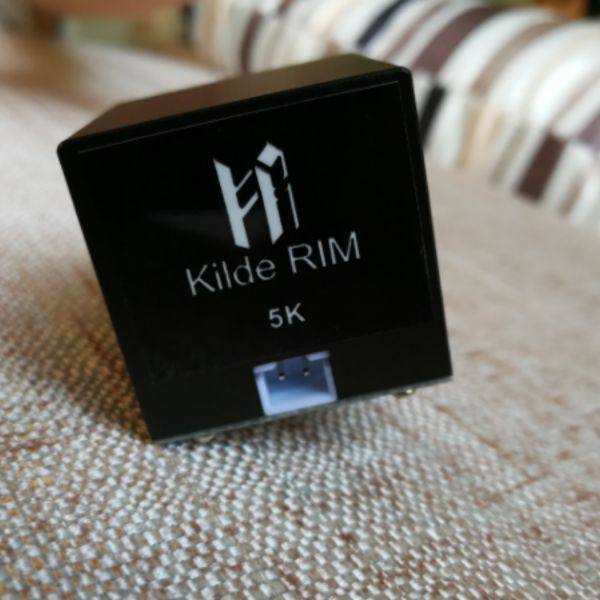

4. 다양한 볼륨 임피던스 5K-10K-20K-50K-100K 는 다양한 기계에 적합합니다.
5. Omron 오디오 골드 접촉 신호 릴레이가 사용되며 수명이 길다. 금도금 접촉은 주로 접촉부의 접촉 저항을 향상시키는 것이며 손실은 긴 수명을 가지며 양호한 접촉을 보장합니다.

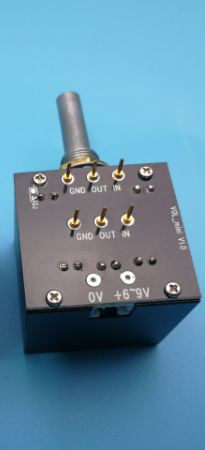

6. 기계를 변형하기 위해 많은 노력을 기울일 필요없이 원래의 전위차계를 교체하는 것은 매우 간단합니다 (이 전위차계 시스템의 전원 공급 장치에는 DC5V 전압 세트가 필요합니다)!
비고: 이 전위차계의 내장 전압 조정기로 인해 케이싱의 온도가 정상 범위 내에서 약간 떨어질 수 있습니다. 내부 제어 전원 공급 시스템이 접지 지점을 예약했습니다. 기본적으로 접지선은 오디오 소스 회로에 참여하지 않습니다. 사용자는 이 접지선을 실제 사용 조건에 따라 합리적으로 연결할 수 있습니다.
따뜻한 소리 프롬프트: 이 전위차계는 전통적인 탄소 막 전압 분배기 유형의 전위차계가 아닌 션트 유형입니다. 사용자가이 전위차계를 사용하여 장비 (프리 앰프, 앰프, 튜브 앰프 등) 및 기타 장비를 수정하면 볼륨이 열릴 수 있습니다 여러 기어 시끄러운 압력이있을 것입니다.
모든 장치가 이러한 종류의 상황을 갖는 것은 아닙니다. 비슷한 상황이 발생하면 전위차계 자체의 문제가 아니라 둘의 매칭 문제입니다. 전통적인 전위차계는 입력 신호의 전압을 제어하는 것이며 약한 신호의 손실은 매우 큽니다. 션트 유형은 입력 신호의 전류를 제어합니다. 손실은 매우 낮습니다.
두 가지 해결책이 있습니다. 1. 이득을 줄입니다. 일반적으로 전 단계 게인은 10 배 증폭됩니다. 게인을 줄이기 만하면됩니다 (약 5 번 변경할 수 있음). 2. 전위차계의 입력 문자열은 단지 5K-100 K입니다. 자세한 값은 기술자나 고객에게 문의하십시오.
MCU의 안정적인 전원 공급을 위해 외부 전압을 DC12V 를 초과하지 않도록 연결하십시오. 신규 맞춤형 변압기 고객인 경우 이 전위차계에 대해 5-10v 전류 500ma 전압 세트를 예약할 수 있습니다. 여기에 설명!
"
