- 포장: 그렇습니다
- 수로: 1
- 모델 번호: 15A
- 최대 채널당 전력: 101-130 와트
- 브랜드 이름: ASYPDZSW
- 원산지: 중국
제품 설명:
회로는 두 부분으로 구성되며 첫 번째 부분은 DC 구성 요소 필터링 회로이고 두 번째 부분은 2 단 복합 EMI 필터 회로입니다.
◆ DC 부품 필터링 회로: 첫 번째 레벨은 인버터 에어컨, 전자 스위칭 전원 공급 장치, 냉장고, AC 그리드의 충전기. 다이오드 및 커패시터로 구축 된 DC 제거 회로는 주전원 AC 전원 공급 장치의 DC 구성 요소를 제거하고 방지하며 변압기가 DC 구성 요소로 인해 자기 포화 또는 정전류가 증가하는 것을 방지합니다.

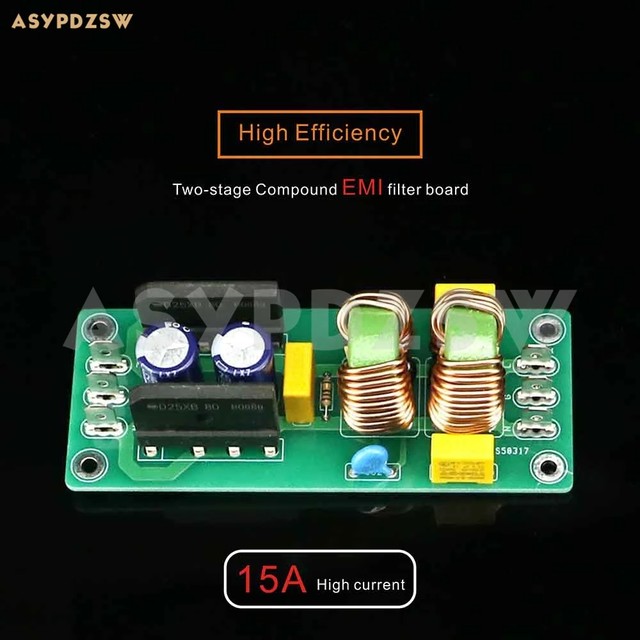

◆ 2 단 화합물 EMI 필터의 내부 회로는 2 단 필터링을 채택하므로 노이즈 필터링 효과가 더 좋습니다. 일부 사용자의 경우 수 킬로 헤르츠의 반복 주파수로 빠른 과도 그룹 펄스 간섭의 문제가있어이를 억제 할 수 있습니다.
◆ 고전류 의 최단 설계 인 짧은 경로 는 더 큰 전류 를 견딜 수 있고 외부 세계 에 대한 간섭 이 적다.
PCB 크기: 43mm * 107mm

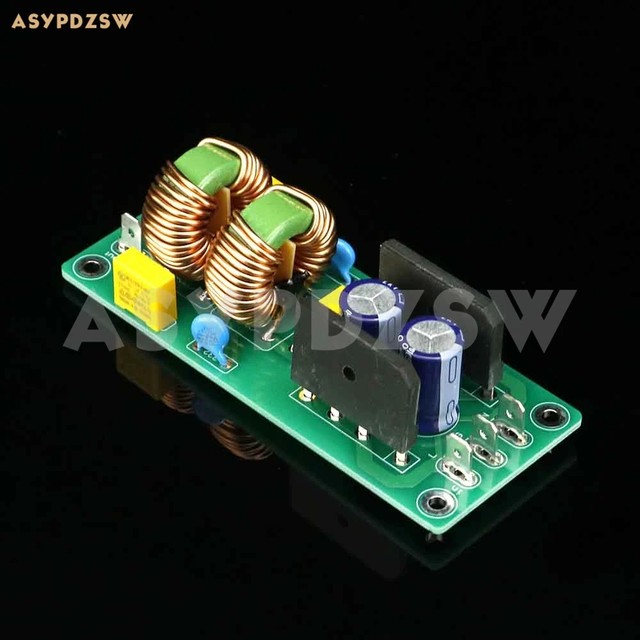

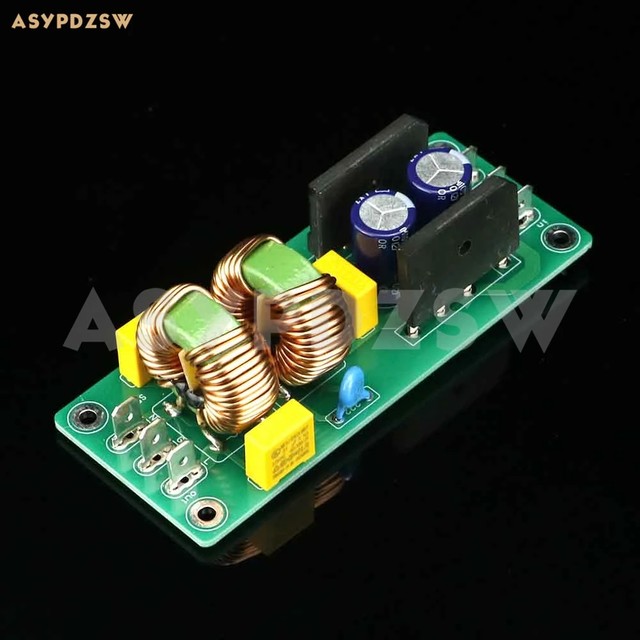

참고: 이것은 용접 및 테스트 된 완성 된 보드입니다.
