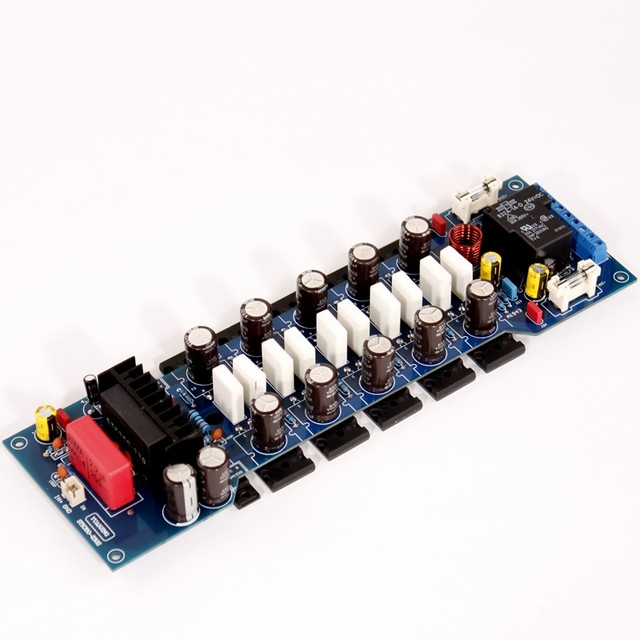

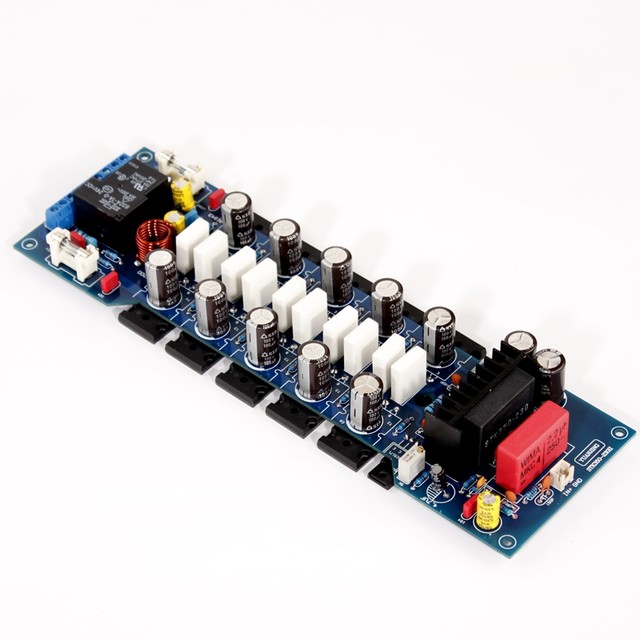

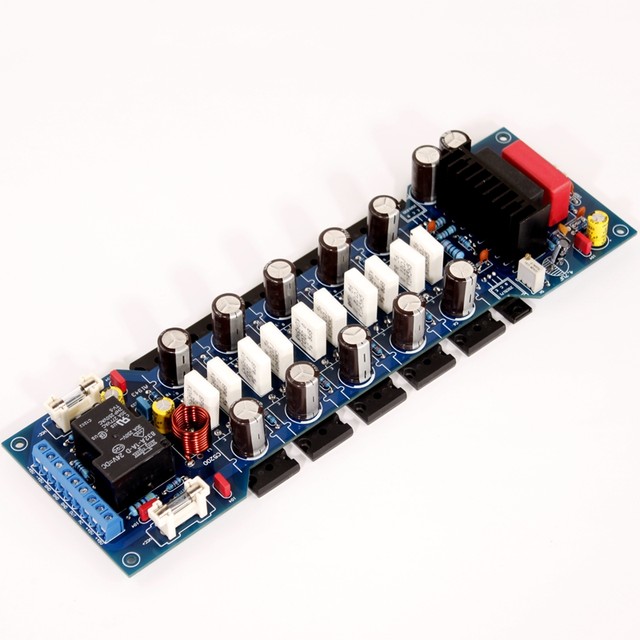

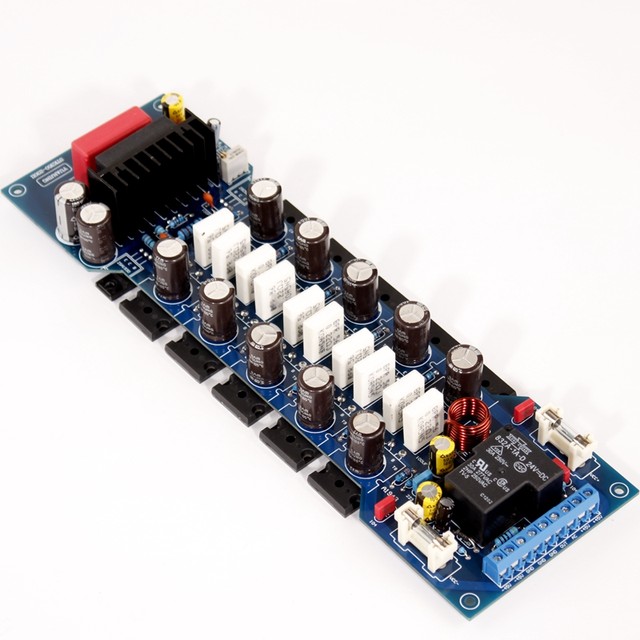

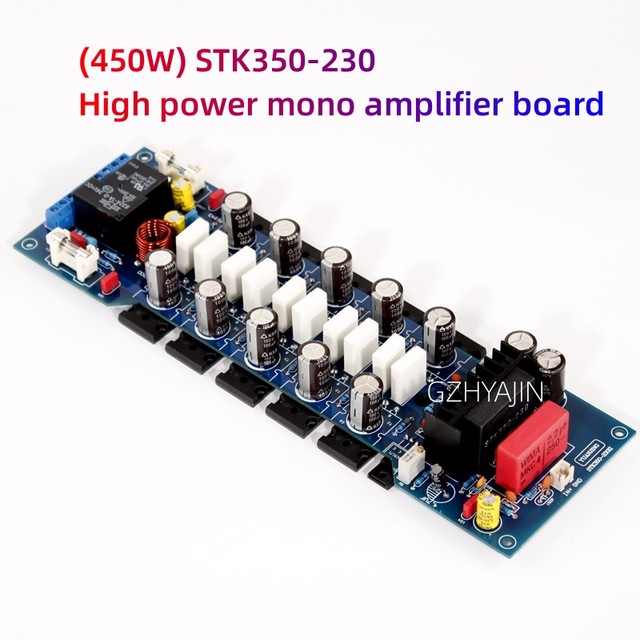

STK350-230 고출력 모노 앰프 보드 (대형 튜브와 페어링)

제품 세부 정보

STK350-23 고출력 오디오 두꺼운 필름 집적회로는 일본 산요 사의 제품입니다. 이 일련의 두꺼운 필름 집적 회로는 높은 정확도를 가지며,

유연한 회로 설계, 우수한 오디오 효과, 높은 출력, 낮은 왜곡, 안정적인 성능, 높은 내열성 및 간단한 주변 회로

도트는 오디오 고전력 회로에서 매우 인기가 있습니다.

N은 오리지널 STK350-230 2SA1943/2SC5200 을 채택했습니다.

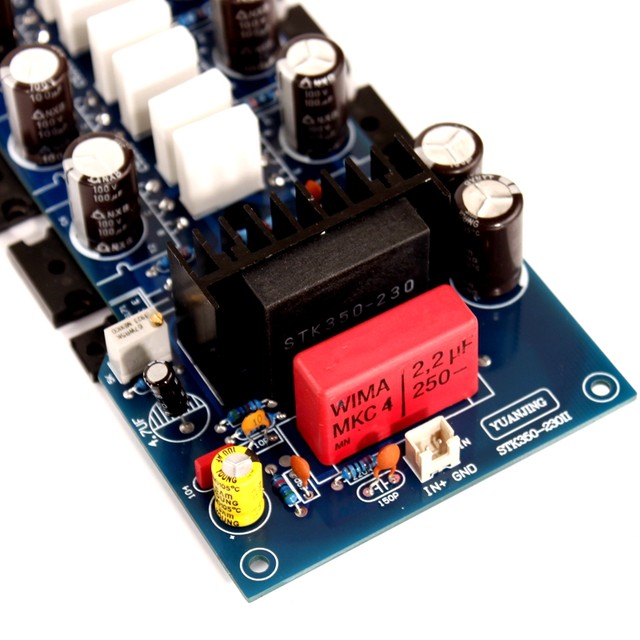

N-레벨 커플링 커패시터는 자연스러운 사운드와 넓은 음장을 갖춘 가져온 WIMA 커패시터 2.2 UF를 채택합니다.

저항 선택의 주 회로는 ± 1% 정확도의 5 링 금속 필름 저항을 채택하여 전체 기계의 우수한 신호 대 잡음비를 보장합니다.

PCB는 1.6mm 두께의 양면 보드와 2.0 암페어 두께의 구리 주석 분무 공정을 채택하여 크고 작은 전류를 통과시키는 데 우수한 성능을 보장합니다. 일류

PCB 품질.

이 보드의 가장 큰 특징은 고급 혼 보호 회로를 사용하여 개폐 충격음과 DC 출력 보호 기능을 효과적으로 제거하는 것입니다.

너의 경적은 더 안전해.

전체 회로 기판의 배선 레이아웃은 매우 엄격하고 합리적이며 전체 PCB 배선은 단일 지점 접지 방법을 채택합니다. 이 파워 앰프 보드는 안정적으로 작동하며

신뢰할 수있는 높은 출력; 목소리는 아름답고 둥글며 열린 필드입니다. 강력한 3 차원 감각, 안정적이고 견고한 저주파, 높은 신호 대 잡음 비

색상, 넓은 동적 범위; 명확한 세부 사항, 탁월한 과도 응답 및 가정에서 다양한 음악 재생 환경을 처리 할 수 있음

아주 잘 수행했습니다.

PCB 크기: 255*78MM

무게: 0.3KG

전원 매개 변수:

주전원: DC +-45V (AC: 변압기 500W 듀얼 32V, 정류 보드 필요)

전력: 450W 2 옴 왜곡 0.01% 클래스 A 및 B
