• 포장: 그렇습니다
  • 수로: 1
  • 모델 번호: 2SC3858/2SA1494 2SC2922/2SA1216
  • 최대 채널당 전력: 위의 200 와트
  • 브랜드 이름: TOKBAN
  • 근원: CN (정품)


옵션정보

[(618)without IC]


[(865)with IC]

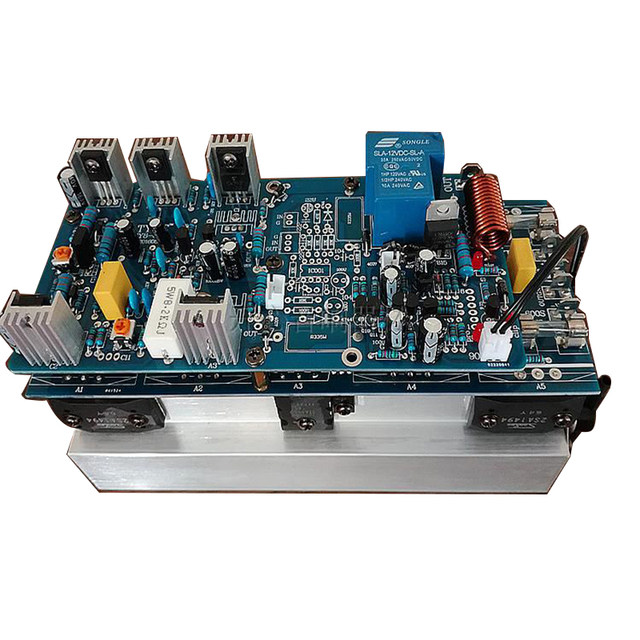

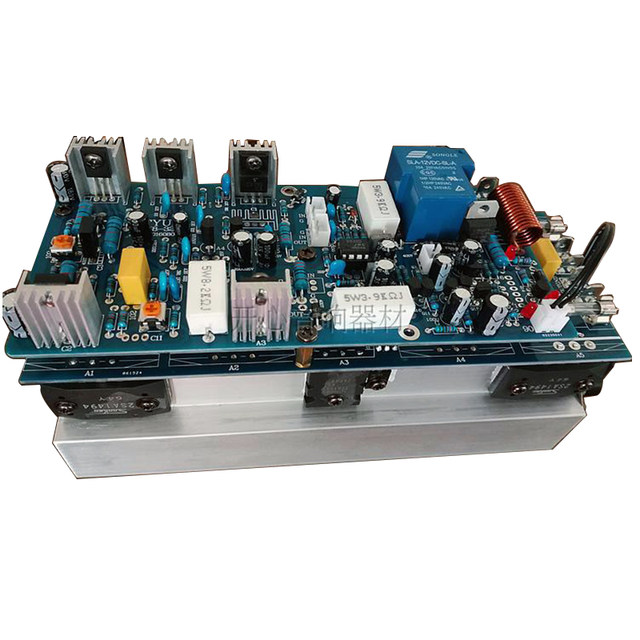

350w 모노 파워 앰프 보드 도시바 트랜지스터 A1943 C5200 ON 2SA1494 2SA1216 저소음 고출력 HIFI 오디오 앰프

제품 소개
1: 도시바 트랜지스터 A1943 및 C5200 + 세 개의 켄 튜브 2SC3858 및 2SA1494 또는 2SC2922 및 2SA1216 전원 증폭기 보드.이 두 트랜지스터는 무작위로 전달됩니다!

2: 회로는 완전한 고주파 트랜지스터로 설계되었습니다. 회로 디자인은 합리적이며, 재료는 절묘하며, 음색은 매우 명확하고 절묘하며, 사운드 필드는 상당히 가득합니다. 목소리는 매우 강력하고 역동적입니다.

3: 명확하고 순수한 음색을 추구하기 위해이 보드는 트랜지스터의 명확하고 섬세한 음색을 구현하기 위해 고주파 트랜지스터 회로 설계를 특별히 채택합니다. 프로모션 수준은 Toshiba의 특수 오디오 커플러 C5200 및 A1943 을 채택합니다.

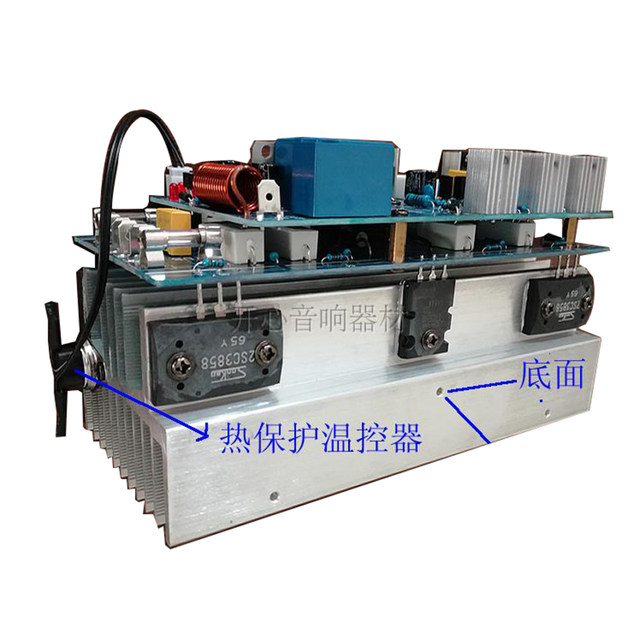

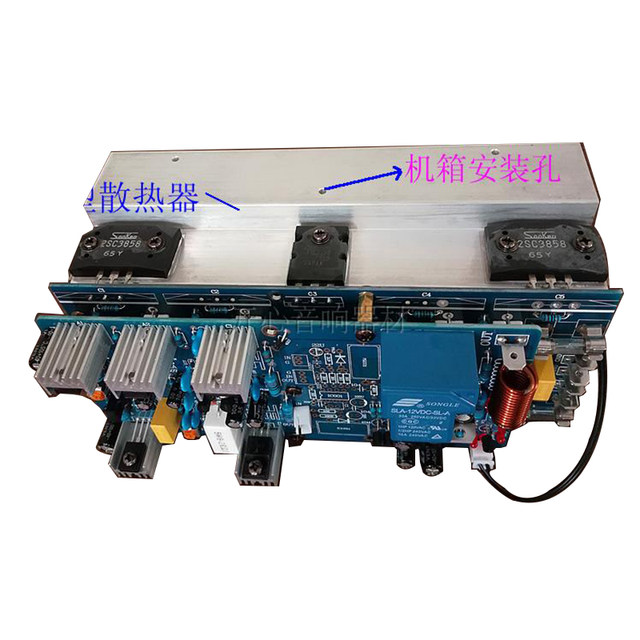

4: 전원 출력 단계는 병렬 출력을 위해 Sanken Company의 2SC3858/2SA1494 또는 2SC2922/2SA1216 의 두 쌍의 특수 오디오 커플러를 채택합니다. 이 보드는 정품 페어링 된 튜브를 사용하거나 고전압에 내성이 없으며 효과를 보장합니다.

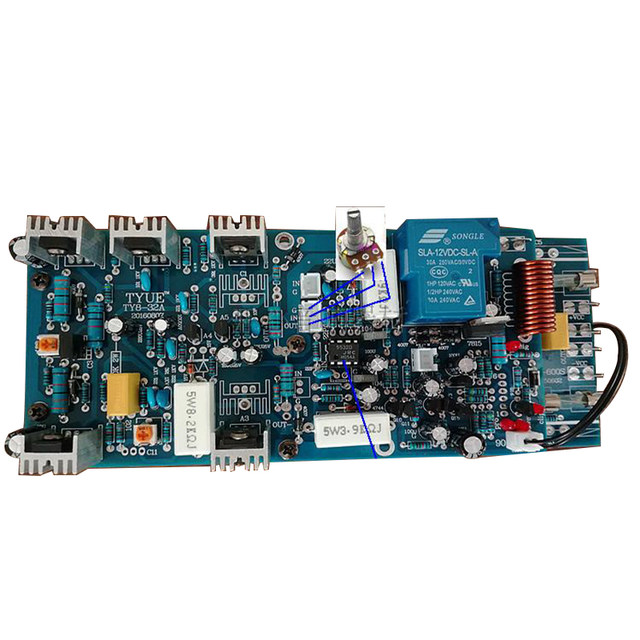

5: 회로 기판은 2.0mm 두께의 FR-4 고급 회로 기판으로 만들어집니다. 저항은 대만에서 수입 한 1% 오차 및 고정밀 저항이있는 금속 필름으로 만들어집니다. 모든 소형 커패시터는 원래의 커패시터이며 커플 링은 고급 커패시터로 만들어집니다. 이 보드의 재질은 특별하며 회로 설계가 합리적이며 성능 잡음비가 매우 높습니다. 음질은 순수하고 달콤하며 세부 사항은 뛰어납니다.

6: 낮은 볼륨은 낮은 왜곡, 낮은 소음, 높은 저항 전압 및 음소거 스위치로 Huwei Laba를 최대한 밀어 낼 수 있습니다. 이 칩은 완벽한 과전압 보호, 과부하 보호 및 출력 단락 보호 기능을 갖추고 있습니다. 음색은 순수하고 밝으며 구성 요소 재료는 비교할 수 없습니다. 회로 설계가 더욱 완벽합니다. 소음 대비 매우 높은 성능. 경적 근처에서 소리를 듣는 것은 어렵습니다.

7: 파워 앰프와 더 소중한 스피커의 정확하고 값 비싼 구성 요소를 보호하기 위해 파워 앰프와 일치하는 파워 패널은 매우 정밀한 보호 회로를 설계했습니다. 첫 번째는 과전류 및 출력 단락 보호 장치입니다. 샘플링 레벨이 출력 전압의 변동에 따라 변동한다는 것을 특징으로하는 고급 플로팅 클램프 샘플링 회로가 채택되며, 출력 전류가 설정 값을 초과하는 경우에만 (샘플링 지점이 출력 전압에 따라 변동하기 때문에 출력 파형의 어느 단계에서 현재 값이 발생하든, 보호 회로는 모든 과전류 또는 단락 회로 모멘트를 정확하게 포착하고 회로의 정상 작동을 보장하기 위해 출력 릴레이를 결정적으로 끕니다. 또한 플로팅 클램프 유형이기 때문에 오작동하지 않습니다.)

8: 각 보드에는 독립적 인 보호 회로가 있으므로이 보드의 전원 공급 장치 전압 범위가 매우 넓습니다. 정류 후 AC 듀얼 28V-55V 변압기를 연결 한 후에도 안정적으로 작동 할 수 있습니다 (베어 보드의 권장 작동 전압은 중간 값이며, 이중 40V 변압기는 정류 후 연결됩니다. 전원 변압기의 힘에 관해서는, 물론, 더 나은). 이것은 큰 역동적 인 음악을들을 때 특히 중요합니다. 그것은 지구를 흔드는 감각이 무엇인지 정말로 이해하게합니다.

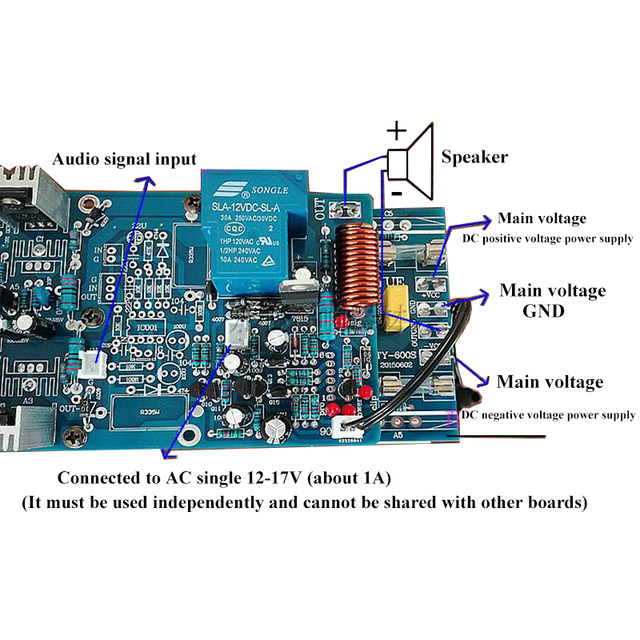

9: 사용 된 주 전압: AC 이중 28-55V, 보호 회로에는 별도의 전원 공급 장치 (AC 단일 12-17V) (약 1A) 가 필요합니다. 큰 동적 및 전력을 추구하려면 AC 이중 50V 변압기를 사용하는 것이 좋습니다. 전력은 300W 이상이어야 합니다.

매개 변수:
출력 전력: 350W
주파수 응답: + 0dB/-0.8dB (20Hz ~ 20KHz)
총 고조파 왜곡? 하이? 0.1% 8Ω 20Hz ~ 20KHz
SNR: (20Hz -- 20KHz): A 가중치, 최대 전력 출력> 98dB
즉각적인 곰 반응: 25V/ μ S
감쇠 계수 8 Ω: 10Hz-400Hz:>200
채널 간 크로스 토크: 1kHz: - 76 dB/20kHz: - 58 dB
입력 임피던스: 20K Ω (균형)/10K Ω (불균형)
입력 감도: 1.25 V/4 Ω 정격 전력
