• 포장: 그렇습니다
  • 수로: 2 (2.0)
  • 모델 번호: YS-SP2
  • 최대 채널당 전력: 전원 없음
  • 브랜드 이름: ASYPDZSW
  • 원산지: 중국


소개:
신호 채널은 일본 Omron 8 핀 디자인, 2 채널 독립 전원 공급 장치를 채택하며 GND는 완전히 독립적입니다. 납땜없이 너트로 고정 된 스피커 터미널에 직접 장착 할 수 있습니다!
이 회로는 BTL 전원 증폭기 감지를 지원합니다 (보호 보드 전원 공급 장치의 GND는 BTL 전원 증폭기 전원 공급 장치 보드의 GND에 연결해야하며, 이중 전원 공급 장치 BTL 전원 증폭기 만 지원합니다. 단일 공급 BTL 전원 증폭기는 DC 감지를 지원하지 않습니다.

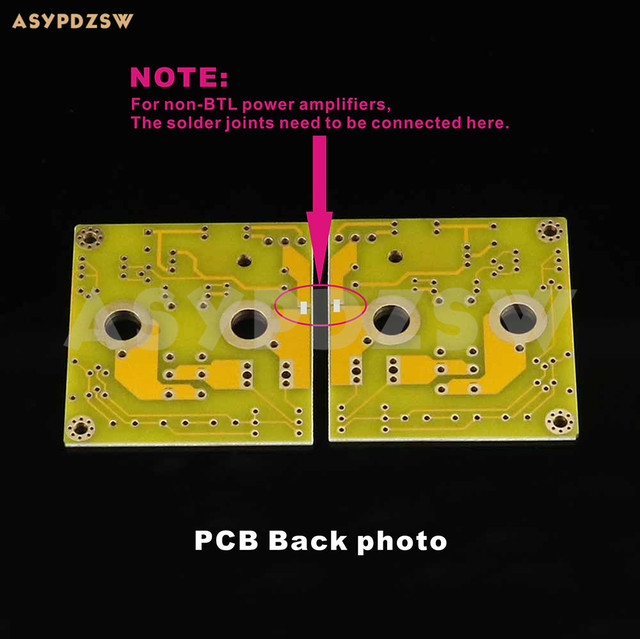

비 BTL 전력 증폭기에 사용되는 경우 PCB 뒷면에 두 개의 솔더 조인트를 연결하십시오 (아래 PCB 뒷면의 사진 참조).


기능: 지연 시작 (약 5 초) DC 중간 지점 전압 감지 (제어 전압은 약 1.5V).
입력 전압: AC 12V-0-12V 2 개, 12V-0-12V (각 전류 그룹은 0.5A 이상)

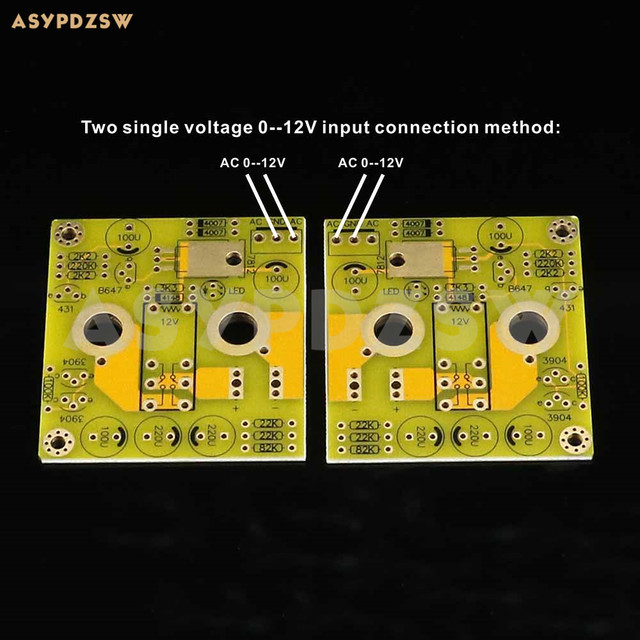

(두 개의 단일 전압 0-12V, 0-12V 입력을 사용할 수도 있습니다. BTL은 두 개의 이중 전압 12V-0-12V, 12V-0-12V 입력을 사용하는 것이 좋습니다.)
PCB 크기: 115mm * 62mm * 2mm
스피커 단자 구멍 간격: 30mm

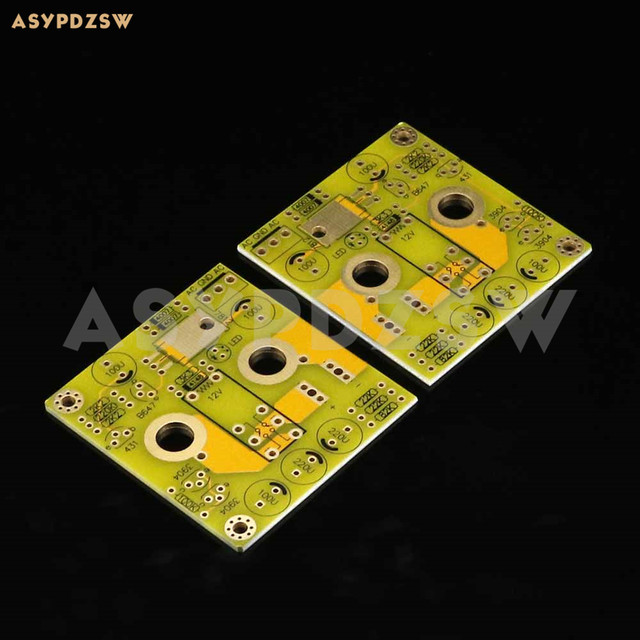

참고 이것은 1 쌍의 독립 채널 베어 PCB이며 모든 부품은 직접 일치해야합니다.
