- 브랜드 이름: Heltecbms
- 힌트 관련 화학: 없음
- 충전기 포함: 나
- 부속 유형: 배터리 액세서리
- 원산지: 중국
- 배터리 포함: no
- 증명서: 세륨

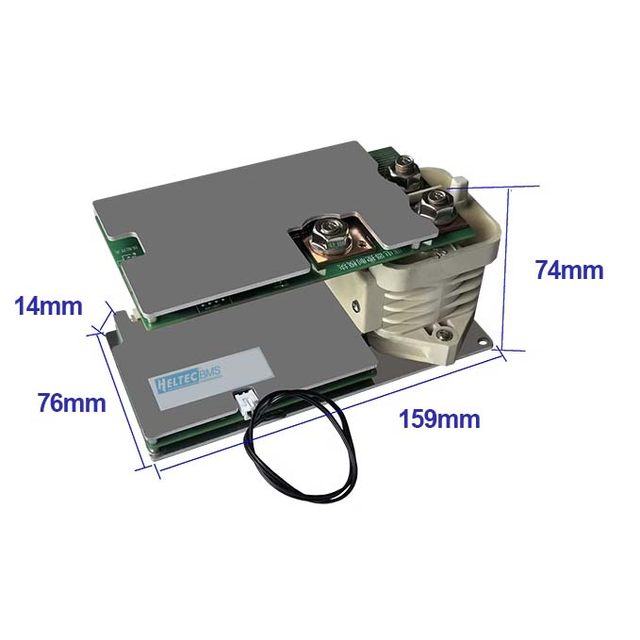

BMS 외관 업그레이드: 그림과 같이 두 개의 릴레이가 더 강력한 기능을 갖추고 있습니다.
릴레이를 업데이트하고 강제 시작 기능을 추가했으며 이제 인버터와 함께 작동할 수 있습니다.그래서 그것은 같은 일이지만 더 강력합니다.
특징
배선 다이어그램
설치하기 전에 스위치를 꺼야 합니다.
설치 후 다시 켜시면 됩니다.
설치 지침:
1, 리튬 배터리 팩 조립
2, 보호 보드의 B 두꺼운 와이어를 배터리의 음극 단자에 연결하여 (B 와이어는 두꺼운 짧은 와이어에 연결되어야 함) 양호한 접촉을 보장하고 보호 보드의 전원 스위치를 끄십시오.
3, 연결 케이블(위 그림 참조)
케이블 맨 오른쪽에 있는 첫 번째 검정색 선은 B0이며, 이는 배터리의 음극 단자에 연결됩니다.
두 번째 케이블 B1은 첫 번째 배터리 스트링의 양극 단자에 연결되고, 세 번째 케이블 B2는 두 번째 배터리 스트링의 양극 단자에 연결됩니다.
네 번째 케이블 B3는 세 번째 배터리 스트링의 양극 단자에 연결됩니다... 등등.
주의: 케이블을 연결하기 전에 먼저 보드에서 케이블을 분리하십시오.
배선 방법은 색상과 직접적인 관련이 없으며 순서대로만 필요합니다.
4, 케이블 콘센트 측정
리본 케이블을 연결한 후 검정색 B0 리본 케이블의 금속 헤드부터 시작하여 인접한 두 리본 케이블 사이의 전압을 측정합니다.
폴리머(3원계) 배터리의 전압은 4.20V 미만(4.15~4.20V 권장)이어야 하며, 인산철리튬 배터리의 전압은 3.6V 미만(3.4~3.6V 권장)이어야 합니다. ).
정확성을 확인한 후 리본 케이블을 삽입하고 보호 보드의 전원 스위치를 켜고 충전을 활성화하십시오.
5, 측정 보호 보드
멀티미터를 사용하여 배터리 팩의 총 전압 B가 보호 보드의 출력 전압 C와 동일한지 측정합니다.
보호 보드가 동일한 경우에만 정상적으로 작동할 수 있습니다.
동일하지 않은 경우 먼저 잘못된 전선 연결이 있는지, 단일 스트링 전압이 정상 상태인지, 직렬 연결이 양호한 접촉 상태인지 확인한 다음 충전하고 활성화할 수 있습니다(또는 단락 B -/C5 초)
6, 충전기의 음극 단자와 부하의 음극 단자를 C -에 연결합니다.조립이 완료되었습니다!
리튬 배터리 팩 조립을 위한 가장 기본적인 요구 사항 및 보호판의 작동 원리:
1.먼저 개별 배터리 셀의 내부 저항을 테스트합니다.
2.개별 장치의 용량을 테스트합니다.
3.내부 저항과 용량이 일정한 배터리 셀을 선택하고 최대 전압까지 충전한 후 조립하세요.기본 요구 사항에 따라 조립을 수행하지 않으면 전체 세트가 완전히 충전되지 않거나 개별 전압이 높기 때문에 보호를 위해 전체 세트의 전원이 조기에 꺼질 수 있습니다.너무 낮으면 전체 그룹이 보호됩니다.
참고: 일관된 개별 전압이 반드시 일관된 용량, 내부 저항 또는 전기량과 동일하지는 않으므로 완전히 충전된 어셈블리를 대체할 수 없습니다. 배터리 팩의 단일 셀 전압이 너무 높으면 전혀 충전할 수 없으며, 단일 셀의 전압이 너무 낮으면 보호를 위해 전원이 꺼집니다. 보호 보드는 보호 보드와의 직렬 연결을 지원하지 않습니다.
