옵션정보

[(175)1 Pcs]

[(1052)6 Pcs]

[(10)2 Pcs]

[(366)5 Pcs]

[(173)4 Pcs]

[(691)3 Pcs]

상품정보

브랜드 이름: Aqara
배터리 포함: no
전원: AC
전원: AC
통신 방법: Zigbee
힌트 관련 화학: 없음
원산지: 중국
수신함 어댑터: 아니요
조립 상태: 휴대용
특징: 깜박이
자이로: none
모델 번호: Aqara Two-way control
제어 채널: 2채널
증명서: 세륨
Support 1: Apple homekit
Support: smart remote control
Feature 1: smart home products
Feature 2: Aqara Relay module Switch
Feature 3: home automation kit
Feature 4: work with gateway
Choice: yes
semi_Choice: yes

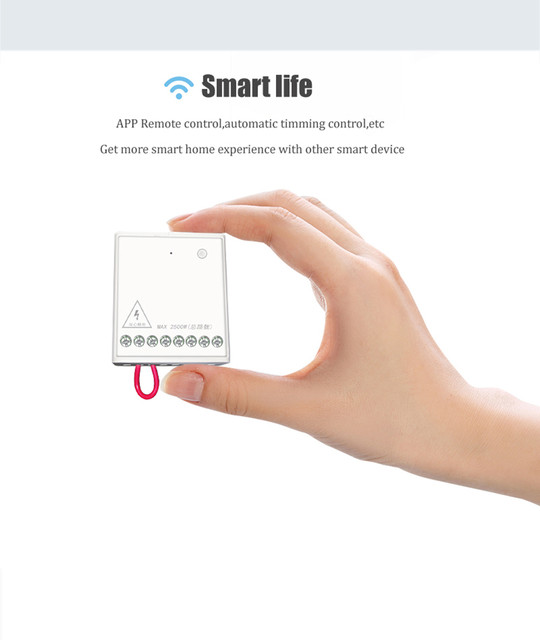

기존 Aqara 양방향 제어 모듈 무선 릴레이 컨트롤러 2 채널 스마트 홈 APP mihome 홈 키트용 작업

참고하세요 :

Aqara 양방향 제어 모듈은 즉각적인 손상을 방지하기 위해 전원을 켜기 전에 올바르게 연결해야 합니다.

1.빨간색 점퍼선 없이 전원 코드를 직접 연결하세요.

2.점퍼 와이어의 한쪽 끝은 연결되어 있지만 점퍼 와이어의 다른 쪽 끝은 연결되어 있지 않거나 나사가 조여져 있지 않습니다.

위의 조건은 Aqara 무선 릴레이 컨트롤러(2채널)에 즉각적인 손상을 초래할 수 있습니다.

특징:

주의: 이 제품은 게이트웨이와 함께 사용해야 하며 중성선이 있어야 합니다.
제품: LLKZMK11LM
제품 크기: 49.3*46*24mm
무선 연결: Zigbee
입력 전압: 100-250V, 50Hz
최대 부하: 10A/2500W
작동 온도: -10℃~+50℃
작동 습도:5%~95%RH

1. 문서 목적

무선릴레이 컨트롤러(2채널) 전원부의 배선작업을 표준화하였습니다.

2.적용 가능한 제품

무선 릴레이 컨트롤러(2채널)

3.적용범위 - 클라이언트 측 운영

4. 준비

준비물품 및 환경 : 아카라 무선릴레이 컨트롤러 1개(2채널)
, 전원 코드 1개, 십자 드라이버 1개.

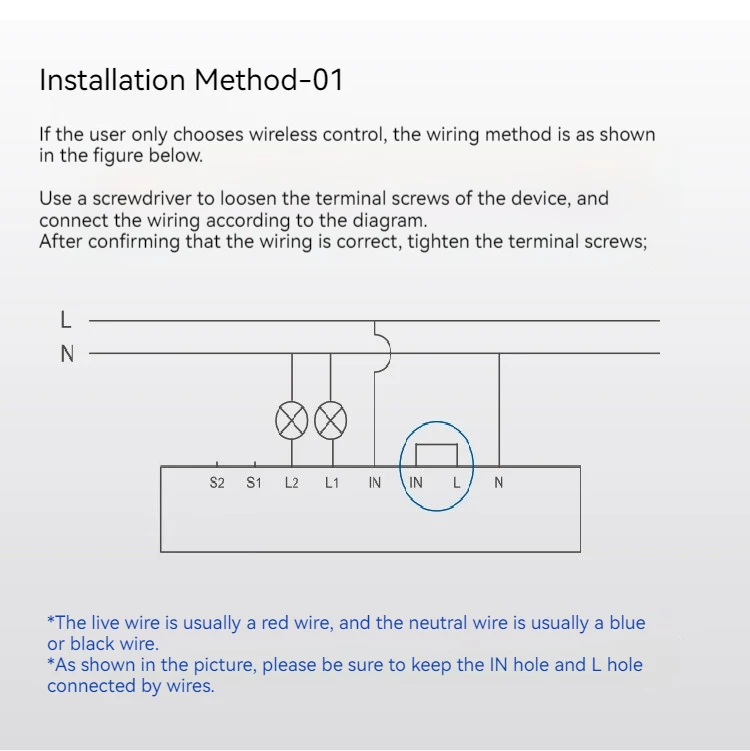

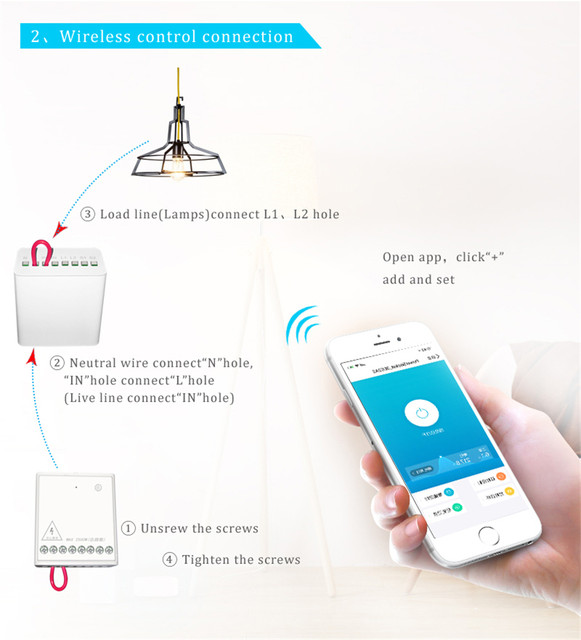

5.배선 작업 과정-점퍼 배선

메모:
빨간색 점퍼 와이어의 한쪽 끝을 L에 연결하고 다른 쪽 끝을 IN에 연결합니다.나사를 조여야 합니다.조인 후 케이블을 당겨서 고정되었는지 확인해보세요.

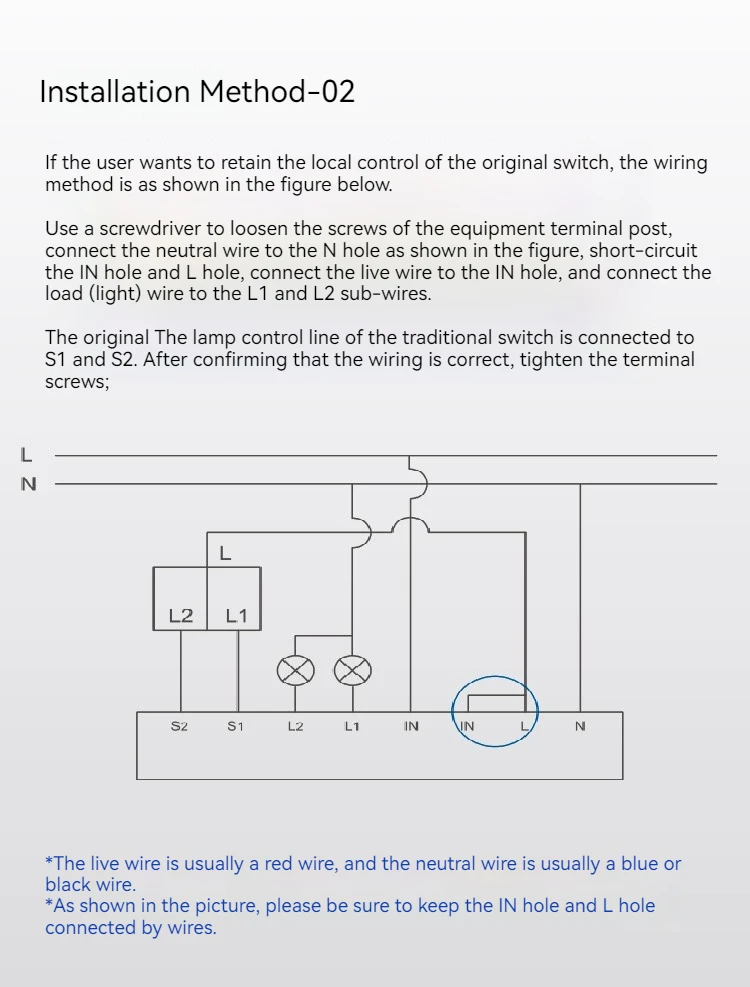

비고: 점퍼 와이어의 다른 쪽 끝은 아래 그림에 표시된 연결 방법을 제외하고 두 개의 IN 포트 중 하나에 연결할 수 있습니다.
