- 모델 번호: 7/16
- Type: 7/16 Din
- Female or male: male
- Body plated: Nickel or Tri-Metal plated
- Material: Brass
- Can be customized: Yes
제품 설명
전기
임피던스 | 50Ω |
주파수 범위 | 0 ~ 6GHz |
작동 전압 | 최대 2700V |
내@@ 전압 | 4000V rms |
VSWR | |
스트레이트 | ≤ 1.2 |
리@@ 그 각도 | ≤ 1.3 |
접촉 저항 | |
-센터 연락처 | ≤ 5mΩ |
-외@@ 부 접촉 | ≤ 5mΩ |
절연 저항 | 10000MΩ 이상 |
기계
온도 범위-55 °C ~ 155 °C
내구성 (매팅) >500 사이클
재료 및 도금
조각 부분 | 재료 | 도금 |
바@@ 디 | 황동 | 니켈 또는 삼중 금속 도금 |
중앙 도체 | 황동 또는 인청동 | 실@@ 버 도@@ 금 |
크림핑 제품 | 구리 합금 | 니켈 도금 |
O-링 씰링 | 6146 실라 스틱 | |
절연체 | PTFE |
환경
CECC22230/DIN47297

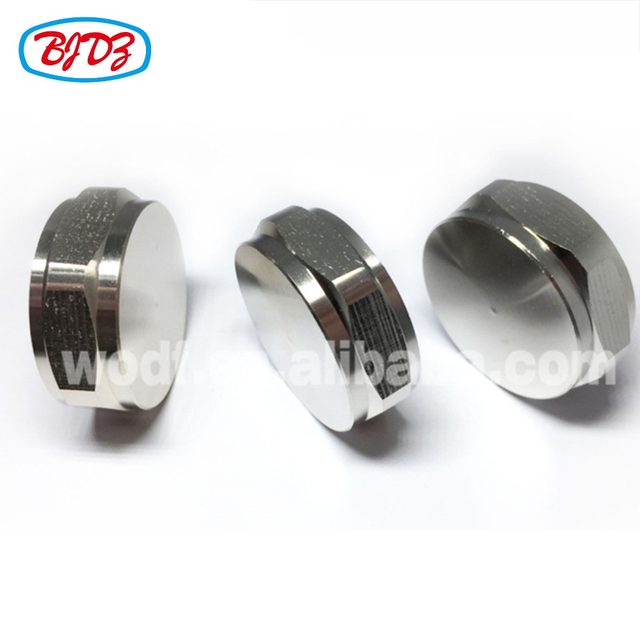

무료 배송 10 pcs 7/16 Din 수/플러그 더스트 캡 체인 없음
7/16 시리즈 이름은 커넥터 인터페이스의 메트릭 치수에서 구동됩니다. 내부 접점의 7mm OD, 외부 접점의 16mm ID. 7/16 커넥터는 채널당 전력 레벨이 100 와트인 통신 시스템에서 사용하도록 설계되었습니다. 유럽에서 오랫동안 인기가 있는 7/16 인터페이스는 높은 전력 레벨에서 작동하는 능력으로 미국에서 수락을 얻었습니다. rnDeutsh Industries Norm (DIN) 은 7/16 개 커넥터에 적용되고 전 세계적으로 수락을 받고 있는 독일 표준의 약어입니다. 7/16 DIN 커넥터에는 골판지 케이블 (환형 및 슈퍼 플렉스), 표준 케이블 커넥터 및 사용자 정의.
RF 동축 커넥터는 케이블 시스템에서 가장 중요한 요소입니다. 골판지 구리 동축 케이블은 시스템에 필요한 모든 성능을 제공 할 가능성이 있지만 종종 커넥터의 성능에 의해 제한됩니다. 골판지 커넥터는 최적의 성능을 제공하면서 설치가 용이합니다. 오늘날의 통신 시스템의 주요 관심사인 상호 변조 왜곡은 이러한 커넥터와 지속적으로 낮습니다. 일반적인 성능은-125 dBm (-168 dBc) 입니다. Amphenol의 사내 IMD 측정 기능은 당사가 업계 최고의 성능을 설계 할 수 있도록 커넥터 설계 요소의 효과를 이해하는 독특한 기능을 제공합니다.
