CALT 10000mm SSI 출력 드로우 와이어 로프 센서 절대 인코더 케이블 변위 선형 위치 센서 교체 FSG TKW
?
기능
? 기계 공학 및 산업 플랜트 적용을위한 매우 견고한 구조.
? 측정 드럼의 스핀들 구조로 최대 0.02% FS의 측정 정확도, 최대 4m/s의 최대 속도를 보장합니다.
? 최대 10.4 미터 측정 범위
? 다양한 신호 출력 옵션: 전압 출력, 푸시 + 풀, 오픈 콜렉터 NPN, RS422 (라인 드라이버), SSI, RS485, Modbus RTU, Profibus-DP
? 쉬운 설치 및 사용
? 보호 클래스 IP65 (IP54)
기능 설명
최대 10.4 m 길이를 가질 수있는 유연한 강철 케이블의 선형 운동은 측정 드럼을 사용하여 회전 운동으로 변환됩니다. 측정 드럼은 인코더 축에 연결됩니다. 이러한 방식으로 측정 케이블의 변위 변화는 샤프트를 유발합니다
기록할 수 있는 직접 비례량만큼 회전할 인코더의
스프링 드라이브의 복원력은 측정 케이블을 항상 단단히 고정하고 오류를 유발하는 처짐을 방지합니다. 측정 드럼은 스핀들 위에서 축 방향으로 이동하므로 케이블이 헬리컬 홈에서 랩을 위해 정확하게 감겨 재현성 있게 감겨 있습니다.
드럼의.

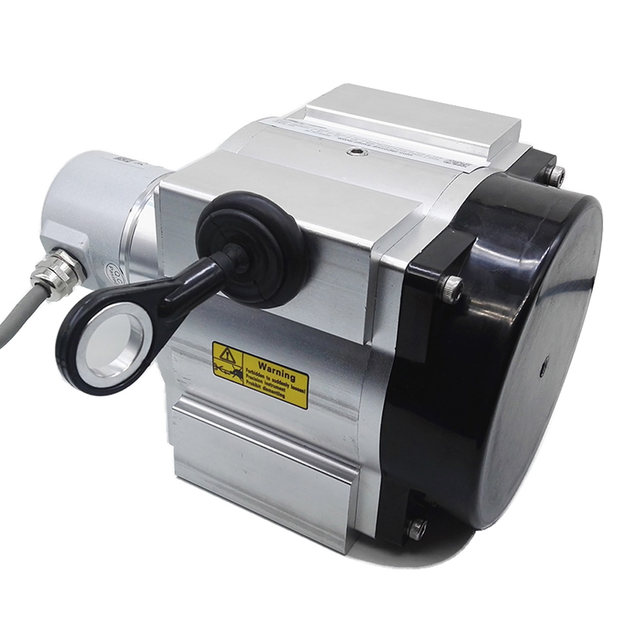

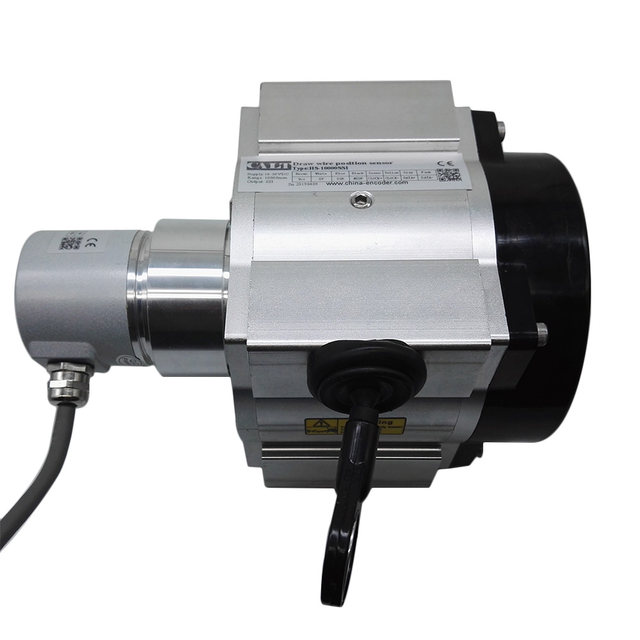

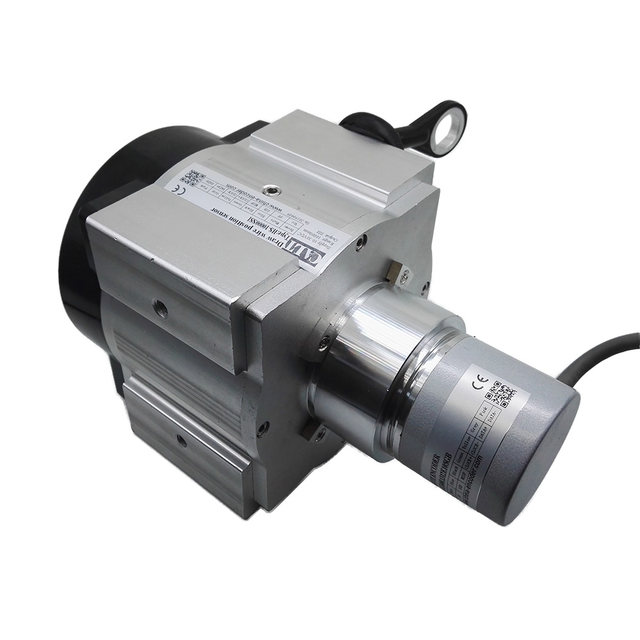

제품 쇼
?
