- 맞춤 가능 유무: 그렇습니다
- 모델 번호: R100-3VW
- 사용법: Used for inserting test probe
- 작풍: Receptacle
- DIY 용품: ELECTRICAL
- 재료: Copper / Brass
- 브랜드 이름: AOSHANG
- 원산지: 중국

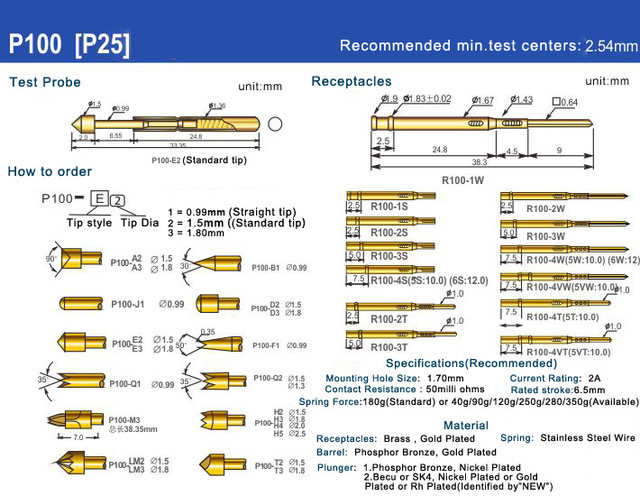

- Product name: Receptacle for ICT/FCT spring test probe
- Model number: R100-3VW
- Type of receptacle connection: Wire-wrap
- Color: Golden
- Surface area material: Gold
- Total length: 38.3mm
- Outer diameter: 1.67mm
- Collar diameter: 1.83mm
- Collar height: 5.0mm
- Wire-wrap post length: 9mm
- Mounting hole diameter: 1.70mm
기술 데이터
(전환: 1cm = 10mm = 0.39 인치)
-----------------------------------------------
제품명: ICT/FCT 스프링 테스트 프로브용 콘센트
모델 번호: R100-3VW
콘센트 연결의 종류: 와이어 랩
색상: 골든
표면적 재료: 금
총 길이: 38.3mm
외경: 1.67mm
칼라 직경: 1.83mm
칼라 높이: 5.0mm
와이어 랩 포스트 길이: 9mm
장착 구멍 직경: 1.70mm
패키지 내용물
20/100PCS x 콘센트
100 PCS의 무게: 약 19g
콘센트 사용에 관한 지침
1. 쉬운 설치 및 제거: 수명이 다한 후 프로브에 문제가 있거나 테스트 스테이션의 수명을 연장하기 위해 테스트 장치를 유지 보수하는 경우 테스트 프로브를 쉽게 교체 할 수 있습니다., 빨리 교체 할 수 있습니다.
2. 널리 사용: 와이어 랩, 솔더, 크림프 등을 포함한 여러 유형의 콘센트 연결. 전도성 시험, 시험 안정성 및 내구성에 사용됩니다.
3. 콘센트는 테스트 프로브를 삽입하는 데 사용됩니다. 황동 튜브 금도금 고품질 재료를 사용하면 더 나은 전송 역할을 할 수 있습니다.
콘센트 내부에는 스프링이 없으며 탄성이 없습니다.
FAQ-자주 묻는 질문
1. ICT 및 FCT 테스트란 무엇입니까?
회로 내 테스트(ICT) 에는 어셈블리의 모든 개별 구성 요소 측정이 포함됩니다. 결함이있는 구성 요소가 감지되어 필요한 경우 교체 할 수 있습니다.
기능 테스트(FCT) 는 의도한 대로 어셈블리 기능을 100% 확인합니다. 테스트 환경은 의도 된 적용 분야를 시뮬레이션하고 어셈블리의 전기적 동작을 테스트합니다.
접촉 작업을 최적으로 수행하기 위해 다양한 테스트 프로브를 사용할 수 있습니다. 이들은 다르다.설치 높이, 그리드 크기(프로브 사이의 가능한 거리),팁 스타일및 연결 유형. 전기 연결은 종종 솔더 컵, 와이어 랩 포스트 및 케이블 유무를 통해 이루어집니다.
2. PCB 란 무엇입니까?
PCB (인쇄 회로 기판), DUT, PCB 또는 어셈블리라고도합니다. PCB에는 전자 부품이 장착되어 있으며 거의 모든 전자 장치에서 찾을 수 있습니다. 개별 구성 요소가 올바른 위치에 배치되었는지 또는 올바르게 작동하는지 확인하기 위해PCB일반적으로 사용 또는 설치 전에 테스트해야합니다.
3. 프로브의 팁 스타일을 선택하는 방법?
적합한 팁 스타일의 선택은 오른쪽을 선택할 때 가장 중요한 요소 중 하나입니다.테스트 프로브. 많은 팁 스타일을 여러 응용 프로그램에 사용할 수 있습니다. 기본 분류는테스트 포인트와 같은패드, 통해, 핀또는게시물. 또한 테스트 지점은 크기 및 표면 상태 (산화, 청정 또는 납땜 공정에서 발생한 잔류물에 의해 오염됨) 에 따라 구별될 수 있습니다. 에 따라더트테스트 조건을 사용하려면 몇 가지 팁 스타일을 시도해야 할 수도 있습니다.봄의 힘최적의 조합을 찾기 위해.
4. 설치 높이는 무엇입니까?
설치 높이는 홈 위치 (언로드 됨) 에서 테스트 프로브의 프로브 팁과프로브 플레이트. 설치 높이는콘센트. 테스트 패드 또는 구성 요소 핀의 접촉 여부에 따라 다른스트로크접촉하는 동안 발생합니다. 중요한 경우 설치 높이를 적절히 조정하는 것이 좋습니다.
5. 그리드 란 무엇 인가?
격자라는 용어는 둘 사이의 거리를 나타냅니다.테스트 포인트인쇄 회로 기판 (PCB) 또는 테스트중인 장치 (DUT) 또는 두 구성 요소 핀 또는 커넥터 사이의 거리. 을 기반으로테스트 프로브거리를 하나의 장착 구멍의 중심부터 다음 장착 구멍의 중심까지의 거리로 정의합니다.프로브 플레이트. PCB 및 커넥터 제조업체가 준수하는 국제적으로 인정되는 그리드 거리가 있습니다. 정의는 미터법 단위가 아닌 제국 단위를 기반으로하므로 그리드 크기는 인치로 표시됩니다. 그리드 크기가 매우 작아서 그리드 치수 1/1000 인치가 사용됩니다. 1/1000 인치는밀.
가장 일반적인 그리드 크기는 다음과 같습니다.
40 밀 = 1.0mm
50 Mil = 1.27mm
75 Mil = 1.91mm
100 밀 = 2.54mm
