LCD 패널 공통 매개 변수:

9.7 인치 a-Si TFT-LCD, LCD 모듈

1. 해상도 2048(RGB)× 1536

2. 표시 영역 196.608 (수평) x 147.456 (수직) mm

3. 치수 208.88 (수평) × 167.12 (수직) × 5.17 (두께) mm

4. 개방 영역-표면 처리 거울 (헤이즈 0%), 하드 코팅 (3H), 반사 방지 처리

5. 디스플레이 밝기 440 cd/m² (유형.)

6. 비율 800:1 (유형) (전송)

7. 권장 시야각 전체 시야각 응답 시간 16 (유형)(G ~ G) ms

8. 시야각 80/80/80/80 (유형)(CR≥ 10) 왼쪽/오른쪽/위/아래

9. 디스플레이 모드 IPS, 일반적으로 검은 색 디스플레이, 전송 유형

10. 프레임 주파수 60Hz 내장 MEMC 회로 터치 기술 노 터치

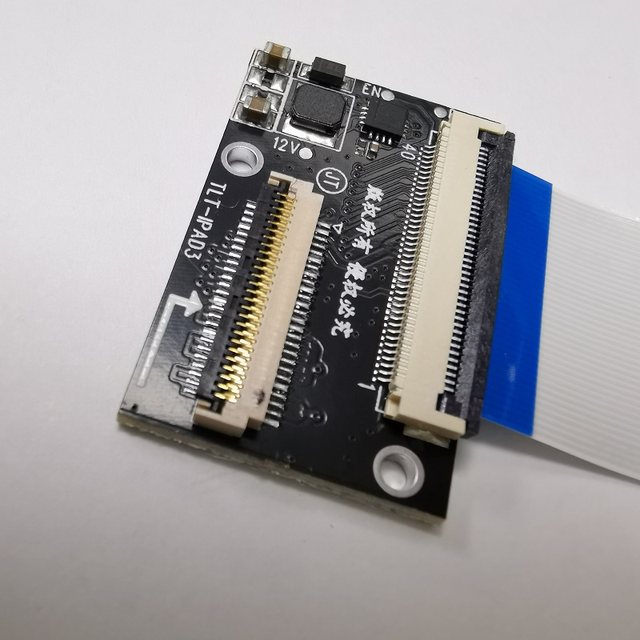

11. 인터페이스 유형 51 핀 eDP (4 레인), FPC

12. 전압 공급 장치 3.3V (유형.)

13. 적용 환경 작동 온도: 0 ~ 50 °C; 보관 온도: -20 ~ 60 °C

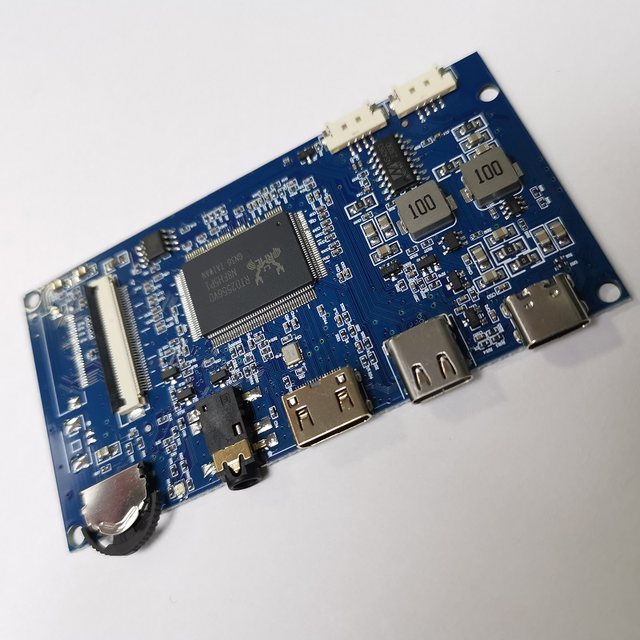

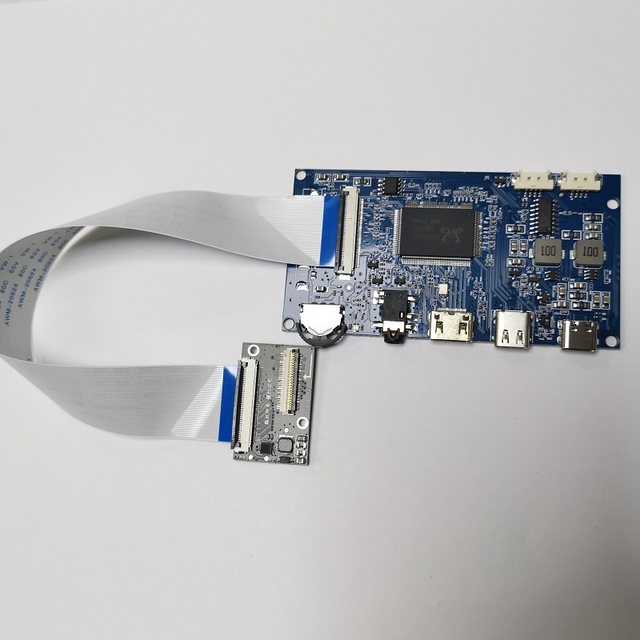

드라이버 마더 보드 소개

1.typeC 신호 채널

2. typeC에서 USB 전원 소켓

3.HD(miniHD)

4. 하나의 트랙 버튼

5. 스피커 3.5 인터페이스 및 내장 스피커 인터페이스 (8 유로 2w)

6. 내장 터치 인터페이스 (USB OUT)
