- 차원: 54*80*64
- 작동 온도: -20-60C
- 출력 전압: 80-300v
- 정확도 등급: 1% +/- two words
- 측정 에너지 범위: 0-100A
- 단계: 단상
- 모델 번호: D52-2047
- 최대 작동 전류: 80A-99A
- 정격 전압: 220V
- 전원 공급: AC
- 대형 활자: 디지털 전용
- DIY 용품: ELECTRICAL
- 브랜드 이름: TAIYEDQ
- 근원: CN (정품)
- Range of voltage: AC200-450V
- Range of current: AC0-100A
- Power consumption: <0.2VA

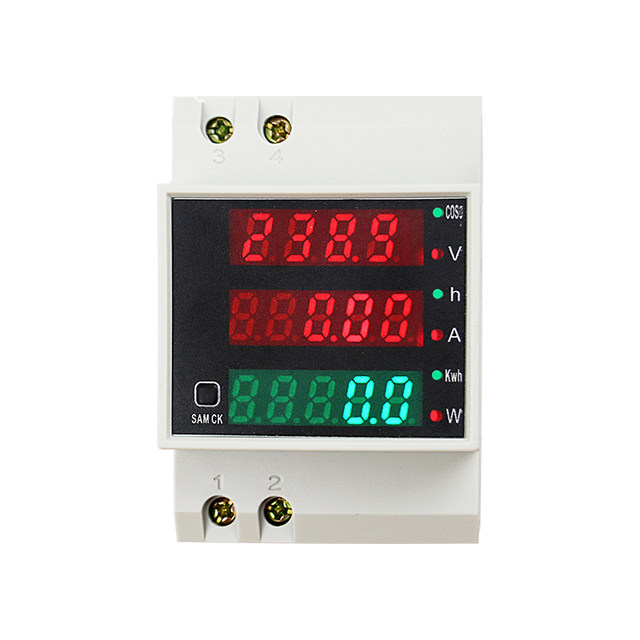

D52-2047 KWH 전력 전력계 전기 다기능 딘 레일 미터 전력 소비 미터 ac200V-450V
전력 소비 |
<0.2VA |
전압 범위 |
AC80-300V (단일 단계) , AC200-450V (세 단계) |
전압의 정확도 |
1%+ 2 디지털 |
전류의 범위 |
AC0-100A |
활성 전력 |
0-30000W (전압이 AC80-300v 될 때)
0-45000W (전압이 AC200-450v 될 때) |
차원 |
(W) 54 x (H)80 x (D)64mm |
전시 |
0.5 "LED 9999 3 줄 LED 빨간색 디스플레이 |
작동 온도 |
-10 ° c ~ 65 ° c |
습도 |
20?80% |
무게 |
120 g/pc |
사용자 안내서
D52-2047 DIN 레일 다기능 디지털 미터는 AC 전압, AC 전류, 역률, 유효 전력, 전기 에너지 및 누적 시간의 전기 에너지를 측정 할 수 있습니다.
기술 지표
1. 정확도: 1% ± 2 단어
2. 디스플레이 모드: AC 전압 및 역률은 0.31 인치의 4 개의 빨간색 led를 사용합니다.
AC 전류 및 누적 시간의 전기 에너지는 0.31 인치의 5 개의 빨간색을 사용합니다.
액티브 파워, 전기 에너지 사용 5 그린 0.31 인치의 주도
3. 범위: AC 전압:AC 80.0-300.0V
AC 전류:AC 0.0-100.0A정확도: 0.01A
활성 전력: 0.0-30000W
전기 에너지: 0.000-999kwh
누적 시간의 전기 에너지: 0.00 - 999.59h
파워 팩터: 1.000-0.000
4. 속도: 초당 2 회
5. 크기: 54*80*64mm
6. 설치:딘 레일
적용 방법
1. 측정 전압을 1 및 2 단자에 연결하십시오.
2. 그래프와 같이 내부 전류 변압기와 미터의 연결 1 미터의 구멍과 임의로 선택한 방향을 통해 와이어를 만듭니다.
3. 그래프로 외부 전류 변압기와 미터의 연결 2. 미터의 구멍을 통해 와이어를 만들고 보조 변압기의 두 와이어를 3 및 4 단자에 연결하십시오.
4. 전원이 켜지면 계량기에 AC 전압 (V), AC 전류 (A) 및 유효 전력 (W) 의 측정 결과가 표시되고 상관 관계 빨간색 LED가 켜집니다.
5. SAM CK (미터의 오른쪽) 의 버튼을 아래로 누르면, 역률 (cosΦΦ), 누적 시간 (h) 의 전기 에너지의 측정 결과를 표시하도록 미터가 변경됩니다 전기 에너지 (kwh) 와 상관 적색 LED가 켜집니다.
6. SAM CK의 버튼을 다시 누르면 미터에 AC 전압, AC 전류 및 유효 전력의 측정 결과가 표시됩니다.
7. 전원을 끄면 계량기는 누적 시간의 전기 에너지 및 전기 에너지 값을 저장하고 계량기 전원이 다음에 켜지면 누적 데이터로 이동할 수 있습니다. 계량기에 전기 에너지가 표시되면 SAM CK의 버튼을 5 초 동안 누를 수 있습니다. 누적 시간의 전기 에너지와 전기 에너지는 0 이되고 버튼을 놓으면 누적되기 시작합니다.
주의:
미터는 50Hz AC 도시 전기를 측정하는 데만 사용할 수 있으며, 사각파, 인버터의 출력 또는 보정 사인파를 측정하는 데 사용하면 파괴됩니다
