- 패키지: SMD
- 맞춤 가능 유무: 그렇습니다
- 모델 번호: OV2640
- 신청: Camera
- 조건: 새로운
- 유형: 드라이브 ic
- 브랜드 이름: UICPAL
- 원산지: 중국
- Note: Not for ESP32 CAM Board

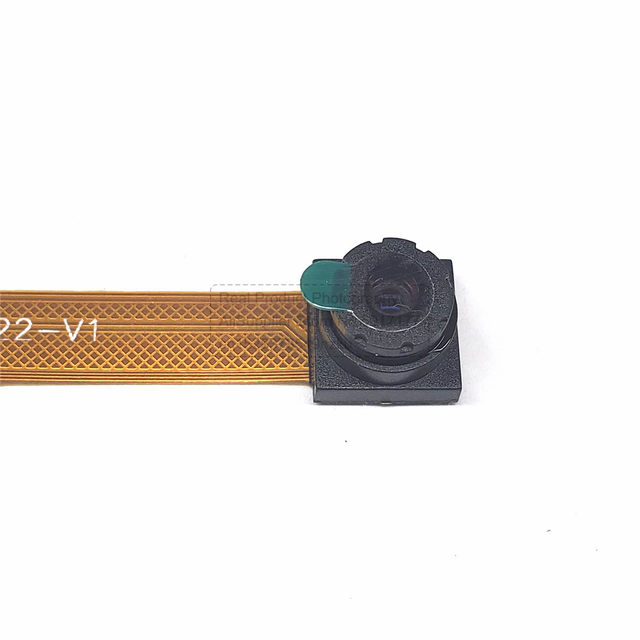

20CM OV2640 66 카메라 모듈 200MM 길이 24PIN 0.5MM 피치 2 백만 화소 전용 보드 제외 ESP32 캠
참고: 이 제품은 ESP32CAM 보드에 적합하지 않으며 작동하지 않습니다. 이것은 길이가 너무 길기 때문에 전압이 낮기 때문에 회로 기판 또는 전용 개발 보드의 전압을 조정해야합니다.
OV2640 이미지 센서 2 백만 화소 (1632x1232 픽셀), 그것의 크기는 작은, 작동 전압 낮은, 그리고 그것은 단일 칩 UXGA 카메라와 이미지 프로세서의 모든 기능을 제공합니다. SCCB 버스 통제를 통해, 그것은 전체적인 구조, 이하 표본 추출, windowing, 등의 모양으로 각종 해결책의 10 조금 표본 추출 자료를 출력할 수 있습니다. 이 제품의 최대 UXGA 이미지는 초당 15 프레임입니다. 사용자는 완전히 이미지 질, 자료 체재 및 전송 방법을 통제할 수 있습니다. 감마 곡선, 화이트 밸런스, 채도, 크로마 등을 포함한 모든 이미지 처리 기능은 SCCB 인터페이스를 통해 프로그래밍 할 수 있습니다. OmmiVision 이미지 센서는 고유 한 센서 기술을 사용하여 이미지 품질을 개선하고 고정 패턴 노이즈, 테일 링, 플로팅 등과 같은 광학 또는 전자 결함을 줄이거 나 제거하여 명확하고 안정적인 컬러 이미지를 얻습니다.
낮은 조명 신청을 위해 적당한 ● 높은 감도
묻힌 신청을 위해 적당한 ● 낮은 전압
I2C 공용영역과 호환이 되는 ● 표준 SCCB 공용영역
●RawRGB, RGB (GRB4:2:2, RGB565/555/444), YUV (4:2:2) 및 YCbCr (4:2:2) 출력 형식
● 지원 UXGA, SXGA, VGA, QVGA, QQVGA, CIF, QCIF 및 40x30까지 각종 크기
● 지원 VarioPixel 하위 샘플링 방법
● 자동적인 영향 통제 기능은 다음을 포함합니다: 자동적인 노출 통제, 자동적인 이익 통제, 자동적인 백색 균형, 가벼운 줄기의 자동적인 제거, 자동적인 까만 수준 구경측정. 이미지 품질 관리는 색깔 채도, 색조, 감마, 날카로움 ANTI_BLOOM 를 포함합니다
●Isp에는 소음 제거 및 죽은 화소 보상의 기능이 있습니다
● 이미지 줌
● 렌즈 손실 보상
● 포화 자동 조정
● 가장자리 증진의 자동적인 조정
● 소음 감소의 자동적인 조정
열쇠 모수
감광성 배열 1632x1232 최대 체재 UXGA
IO 전압 1.7V-3.3V 아날로그 전압 2.5-3.0v (내부 LDO 전력 코어 1.2V)
전력 소비 작동 TBD 수면 <20μA>
온도 가동-70 ℃에 30 ℃
안정되어 있는 일 0 ℃에 50 ℃
출력 형식 (8 비트) YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 원시 RGB 데이터
광학 크기 1/4"
전망 66/120/160 도의 분야
최대 프레임 속도 15fps SXGA
감도 1.3V/(럭스 sec)
S/N 비율 40 dB
동적 범위 50 dB
라인으로 검색 모드 라인
전자 노출 1 라인 1247 라인
픽셀 영역 2.2μm x 2.2μm
60 ℃에 어두운 현재 15mV/s
