- 사용법: Industrial
- 브랜드 이름: Gauselink
- 근원: CN (정품)
- Protocol: Modbus
- Type of Interface: RS485
- Temperature Range: -40°C ~ 80°C
- Humidity Range: 0% ~ 100% RH
- Working Voltage: 5 ~ 28V DC
옵션정보
[(771)TH01 PVC Shell]
[(193)TH04 Metal IP67]
[(173)TH02 PE Shell]
[(365458)TH01 with Convertor]
[(350850)TH03 Metal Shell]
[(691)TH02 with Convertor]
[(175)TH04 with Convertor]
[(200001438)TH01 with Bracket]
[(350852)TH03 with Convertor]
1. 제품 매개 변수
-이름: 온도 및 습도 센서 송신기
-모델: GL-TH01-PVC, GL-TH02-PE, GL-TH03-MT, GL-TH04-MT
-정격 전압: 5 ~ 28V DC (12V 권장)
-전력: 0.1W 미만
-정확도: 습도 ± 3% RH (60% RH, 25 ℃)
온도 ± 0.3 ℃ (25 ℃)
-범위: -40 ℃ ~ 80 ℃, 0 ~ 100% RH
-통신 프로토콜: Modbus TRU RS485
-전송 속도: 초당 4800 비트
-기본 주소: 01
-해상도: 습도 0.1% RH, 온도 0.1 ℃
-응답 시간: 1 초 미만
-보정 상태: 이미 정확하게 보정
2. SKU 사용 가능 및 비교
모델 번호 GL-TH-XX-YYY 설명:
GL-가우젤링크
TH-온도계 및 습도계
XX-식별 번호
YYY-하우징, PVC, PE, MT (금속) 의 주요 재료를 나타냅니다.
-GL-TH01-PVC 방수 기능은 아니지만 환기가 잘되어 센서가 외부 공기와 직접 접촉하므로 온도 변화에 더 빨리 반응합니다.
-GL-TH02-PE 및 GL-TH03-MT 방진이지만 방수 기능이 없습니다. 보호 수준 IP44.
다공성 캡은 외부 먼지를 걸러내고 환기를 잘 유지하며 수증기 응축을 감소시킵니다.

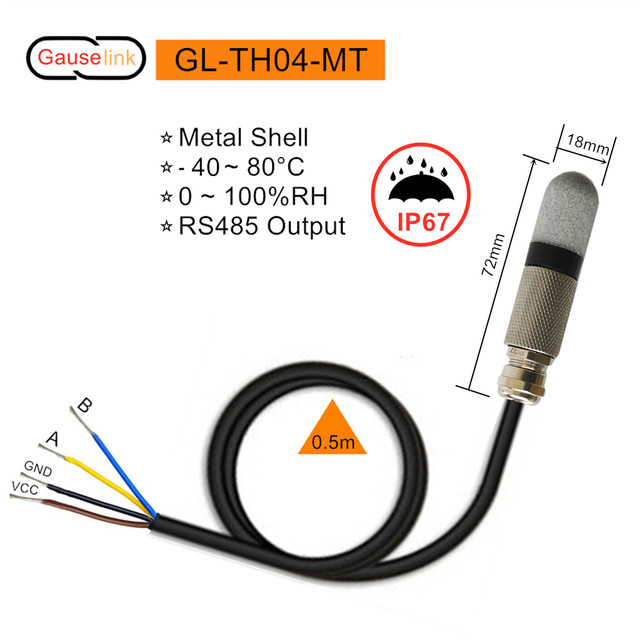

-GL-TH04-MT 방수 및 방진. 보호 수준 IP67.
비고: 위의 모델은 동일한 PCB 설계 및 센서 모델을 공유합니다.
USB에서 RS485 커버터가 필요한 경우 변환기가있는 SKU를 선택할 수 있습니다. 변환기가 Windows와 함께 PC에 연결되면 인터넷에서 다운로드 할 수있는 CH340 드라이버를 설치해야합니다.
저희 운전 기사가 필요하면 온라인 영업 담당자에게 문의하십시오.
센서 고장:
3. 매력적인 기능
3.1 전에 보정된 센서
센서의 온도 및 습도 데이터는 공장 출항 전에 정밀하게 보정됩니다. 사용하기 전에 더 이상 보정이 필요하지 않습니다.
3.2 Modbus RTU 프로토콜
Modbus RTU 프로토콜에서 온도 및 습도 센서는 데이터 통신을 위해 PC, MCU (마이크로 컨트롤러 유닛) 및 PLC에 연결할 수 있습니다.
PC에 연결하려면 RS485 to USB 변환기 (별도 판매) 가 필요합니다.
MCU 및 PLC에 연결하려면 RS485 to TTL/232 컨버터 (포함되지 않음) 가 필요합니다.
3.3 고급 온도/습도 센서 내장
각 센서에는 스위스의 고급 온도 및 습도 센서가 장착되어 있습니다. 정확하고 안정적인 데이터 측정에 기여합니다.
3.4 에너지 절약 및 광범위한 전원 공급 장치
-센서의 PCB는 에너지 절약형입니다. 0.1 와트 미만을 소모합니다.
-전원 공급 장치는 DC 5 ~ 28V 일 수 있습니다. 이 넓은 범위는 사용자에게 더 많은 유연성을 제공합니다.
3.5 장거리 전송 및 최대 254 명의 Sesnors 함께 작업
-RS485 의 전송 거리는 이론적으로 최대 1200 m가 될 수 있습니다.
-함께 작동하는 센서의 수는 이론상 최대 254 개가 될 수 있습니다. 단, 각 센서에 고유 주소가 할당됩니다.
3.6 일대일 기술 지원
필요한 경우 온라인 판매 보조원을 사용할 수 있습니다.
4. 제품 치수 및 배선 다이어그램
참고: 손으로 측정 한 치수는 편차가 작을 수 있습니다.
GL-TH01-PVC 전용 흰색 플라스틱 브래킷을 사용할 수 있습니다.
필요한 경우이 브래킷을 사용하여 SKU에서 선택할 수 있습니다. 아래의 치수 및 설치 데모를 참조하십시오.
5. 통신 프로토콜-Modbus TRU
5.1 기본 매개 변수
-전송 속도: 4800 bps
-데이터 비트: 8
정지 비트: 1
-패리티 확인: 없음
-확인: CRC-16/ModBus
-코드 읽기: 0x03 (0x 는 데이터가 16 진수임을 나타냄)
-코드 쓰기: 0x06
5.2 RS485 모드버스 프로토콜 형식
RS485 Modbus 레지스터 정의
참고: 표의 "H" 또는 "0x" 는 주소/코드가 16 진수임을 나타냅니다.
5.3 커뮤니케이션 예
온도를 읽으려면:
호스트 (TX): 01 03 00 01 00 01
고객 (RX): 01 03 02 XX XX
습도를 읽으려면:
호스트 (TX): 01 03 00 00 00 01
고객 (RX): 01 03 02 XX XX
습도와 온도를 모두 읽으려면:
호스트 (TX): 01 03 00 00 00 02
고객 (RX): 01 03 04 XX XX XX XX
0 °C 이하의 온도는 어떻게 나타나는가?
음수 값이면 온도는 2 의 보색 표기법에 표시됩니다.
아래 예제의 스크린 샷을 참조하십시오.
센서는 16 진수 데이터 FF10 을 생성합니다.
0xFF10 에 대한 이진 표기법은 온도의 음수 값에 대한 Two`s Complement에있는 1111 0001 0000 1111.
비트를 뒤집고 1 을 추가하십시오. 그것은 1111 0000, 즉 10 진수로 240 0000 0000.
실제 온도 값은-240/10 = -24 °C 입니다.
Two`s Complement에 대해 자세히 알아보려면 자세한 소개를 t Wikipedia.org 읽으십시오.
링크: https://en.wikipedia.org/wiki/Two%27s_complement
전송 속도를 읽으려면:
호스트 (TX): 01 03 07 D1 00 01
클라이언트 (RX): 01 03 02 00 01
클라이언트 주소를 읽으려면:
호스트 (TX): 01 03 07 D0 00 01
클라이언트 (RX): 01 03 02 00 01
클라이언트/센서 주소를 01 에서 02 로 변경하려면:
호스트 (TX): 01 06 07 D0 00 02
클라이언트 (RX): 01 06 07 D0 00 02
잊어 버린 경우이 방법으로 클라이언트 주소를 확인할 수 있습니다. 브로드 캐스트 주소 OxFF를 대체물로 사용하고 1 개의 클라이언트 만 연결됩니다.
호스트 (TX): FF 03 07 D0 00 01
클라이언트 (RX): 02 03 02 00 02
주소는 0x02 입니다.
아래 직렬 포트 테스터의 스크린샷을 참조하십시오.
온도 및 습도 보정
0x0050 및 0x0051 레지스터는 온도/습도 값을 조정해야하는 경우 고객을 위해 보관됩니다. 기본값은 0 입니다.
E. g.
온도를 + 2 °C 오프셋하려면 0x14 에서 레지스터 0x0050 값을 설정할 수 있습니다.
호스트 (TX): 01 06 0050 0014
클라이언트 (RX): 01 06 0050 0014
습도를 + 5% 높이려면 레지스터 0x0051 의 값을 0x32 로 설정할 수 있습니다.
호스트 (TX): 01 06 0051 0032
클라이언트 (RX): 01 06 0051 0032
참고: 음의 오프셋 값은 2 의 보체 표기법으로 표시됩니다. 예:-2 °C 는 0xFFEC 로 표시됩니다.
6. 온도/습도 모니터
호스트로 작동 할 수있는 온도/습도 모니터는 선반에서도 사용할 수 있습니다. 관심이 있다면 아래 사진의 링크를 클릭하세요.
7. 제품 해당 필드
1. 사무실
2. 그린 하우스
3. 실험실, 병원
4. 민감한 재료/장비 창고
5. 상점, 약국
6. 롤링 24 시간 습도 및 온도 곡선 (가을 흐린 날에 Gauselink Lab에서 수집 한 실제 데이터 기반)
7. ...
8. 자주 묻는 질문 및 답변
Q: 출력 또는 출력 오류가없는 이유
A: 출력 또는 출력 오류가없는 가능한 이유는 다음과 같습니다.
① 전송 속도가 올바르게 설정되지 않았습니다. 기본값: 4800bps.
② 터미널 A & B가 배선에 혼입
③ USB to RS485 용 드라이버가 PC에 설치되지 않았습니다.
④...
9. 선반에서 사용할 수있는 다른 유형의 센서
9.1 케이스 유형 센서는 선반에서도 제공됩니다. 표준 DIN 레일에 설치할 수 있습니다.
최대 400 °C 의 고온을 위한 9.2 센서.
자세한 내용을 보려면 아래 그림의 링크를 클릭하십시오.
