옵션정보
[(350852)2pcs CC-65]
[(201530806)Hantek CC-65]
[(29)CC-65 with BNC]
[(200006155)Hantek CC-650]
[(10)CC-650 with BNC]
상품정보
- 브랜드 이름: Hantek
- HANTEK Model: CC65
- 원산지: 중국
- 힌트 관련 화학: 없음
- DIY 용품: 전기
- 모델 번호: Hantek CC-65 CC-650
- 증명서: 세륨
- Current Clamp Application1: Power circuit measurement and fail
- Current Clamp Application2: Power Electronics Measurements
- Current Clamp Application3: Motor drive measurement such as inverter
Hantek CC-65 AC/DC 멀티미터 전류 클램프 미터(BNC 포함)
커넥터 20KHz/400Hz 대역폭 1mV/10mA CC650 오실로스코프
AC/DC 주파수 범위: 최대 20kHz
유효 측정 범위: 20mA ~ 650A DC

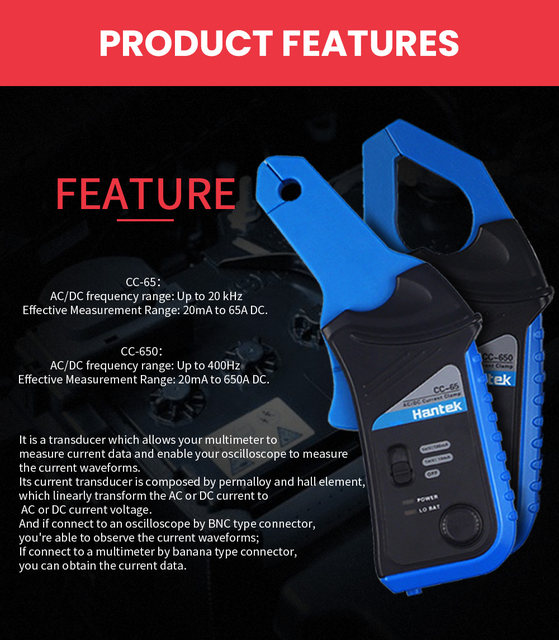

멀티미터가 현재 데이터를 측정하고 오실로스코프가 현재 파형을 측정할 수 있도록 하는 변환기입니다.

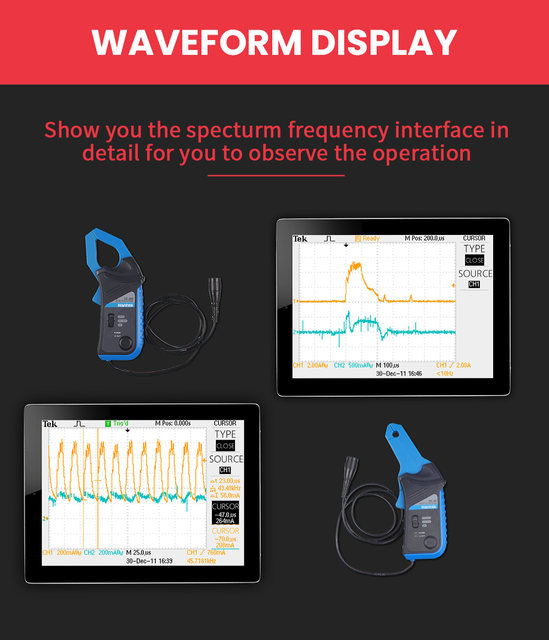

전류 변환기는 퍼멀로이와 홀 요소로 구성되어 AC 또는 DC 전류를 AC 또는 DC 전류 전압으로 선형적으로 변환합니다.그리고 BNC 유형 커넥터로 오실로스코프에 연결하면 전류 파형을 관찰할 수 있습니다. 바나나형 커넥터로 멀티미터에 연결하면 현재 데이터를 얻을 수 있습니다.

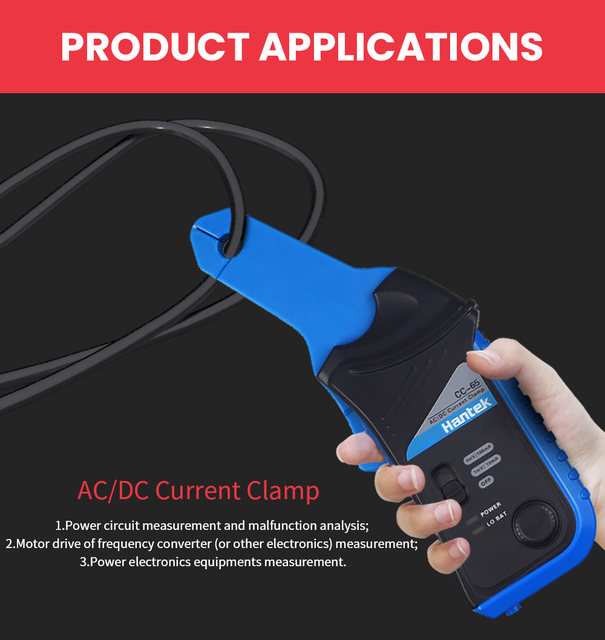

애플리케이션:
전원 회로 측정 및 오작동 분석
·주파수 변환기(또는 기타 전자 장치) 측정의 모터 구동;
·전력전자기기 측정.
일반적인 특성
도체 크기 측정 가능: 최대 직경 30mm
배터리 부족 표시: 빨간색 LED 표시등이 깜박입니다.
작동 온도 범위: 0 ~ 50, 70% R.H.
보관 온도 범위: -20 ~ + 70, 80% R.H.
무게: 290gm(일반)
크기: 178mm(H) x 70mm(W) x 33mm(D)
전기적 특성(23 ± 5, 최대 70% R.H.)
정확도:
DC 전류:
0 ~ 650A, ±(판독값의 3% + 2A)
AC 전류(50Hz~400Hz):
0 ~ 500A, ±(판독값의 3% + 2A)
500A ~ 600A, ±(판독값의 6% + 2A)
600A ~ 650A, ±(판독값의 8% + 2A)
부하 임피던스: 10KΩ(일반)
출력 비율:
0~650mV(AC/DC)는 0~650A(1mV/1A 기어)에 해당합니다.
0~1.6V(AC/DC)는 0~160A(1mV/100mA 범위)에 해당합니다.
사양
