- 모델 번호: 0.96inch OLED (A)
- 데모 보드 유형: 팔
- 브랜드 이름: Waveshare
- 근원: CN (정품)
- Model Name: 0.96inch OLED (A)
- Driver Chip: 1306
- Interface: 3-wire SPI, 4-wire SPI, I2C
- Resolution: 128*64
- Display Size: 0.96inch
- Colors: 1/4 yellow section, 3/4 blue section
- Visible Angle: >160°
- Operating Temp.: -20~70
- Storage Temp.: -30~80
- Operating Voltage: 3.3V / 5V
설명
주요 매개 변수
드라이버 칩 | 1306 |
인터페이스 | 3 선 SPI, 4 선 SPI, I2C |
해상@@ 도 | 128*64 |
디스플레이 크기 | 0.96 인치 |
색@@ 상 | 1/4 노란색 섹션, 3/4 파란색 섹션 |
가시 각도 | > 160 ° |
작동 온도. (℃) | -20 ~ 70 |
보관 온도. (℃) | -30 ~ 80 |
작동 전압 | 3.3V / 5V |
적용 가능 | Raspberry Pi/Jetson Nano/Arduino/STM32 와 같은 하드웨어 플랫폼 |

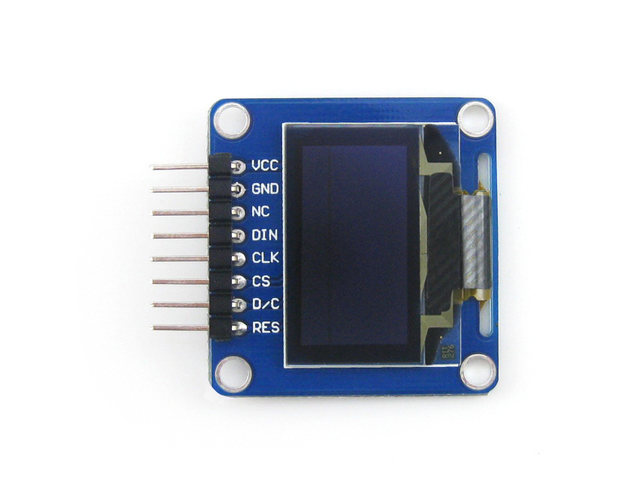

인터페이스
핀 번호 | 기호 | 설명 |
1 | VCC | 전원 양극 (3.3 ~ 5V 전원 입력) |
2 | GND | 지상 |
3 | NC | NC |
4 | DIN | 데이터 입력 |
5 | CLK | 클@@ 럭 신호 입력 |
6 | CS | 칩 선택, 낮은 활성 |
7 | D/C | 명령 신호, 명령의 낮은 수준, 데이터의 높은 수준 |
8 | RES | 리셋 신호, 낮은 활성 |

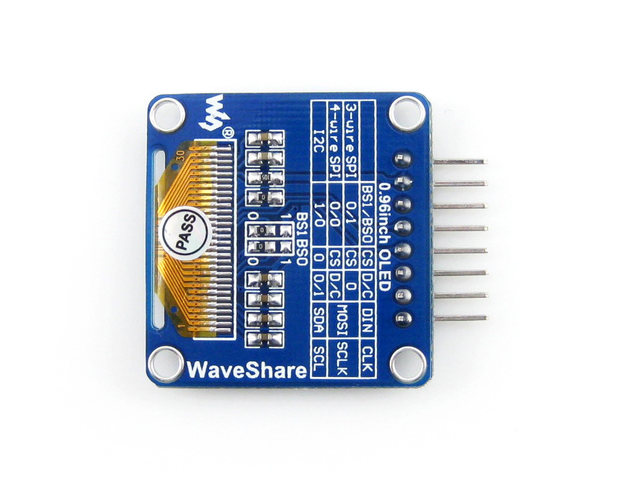

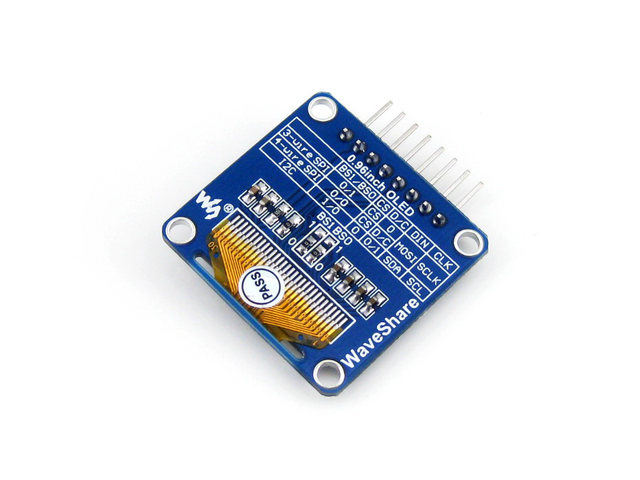

하드웨어 구성
모드/인터페이스 | BS0/BS1 | DIN | SCK |
3 선 SPI | 1/0 | 모시 | SCLK |
4 선 SPI | 0/0 | ||
I2C | 0/1 | SDA | SCL |
주문 정보
0.96 인치 oled는 온보드 핀 헤더에 2 가지 옵션을 제공합니다.
0.96 인치 OLED (A): 앵글/수평 핀 헤더
0.96 인치 OLED (B): 직선/수직 핀 헤더

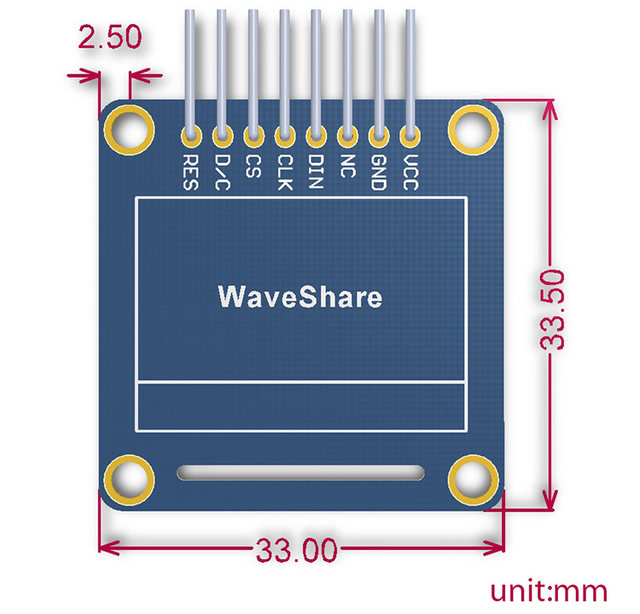

치수
개발 리소스
위키:?Www.waveshare.com/wiki/0.96inch_OLED_ (A)
패키지 내용
무게:0.005 kg
0.96 인치 OLED (A) x 1
선택 가이드
부품 번호 | 유형 | 색@@ 상 | 해상@@ 도 | 디스플레이 크기 (mm × mm) | 인터페이스 | 드라이버 | 치수 (mm × mm) | 핀 헤더 |
0.91 인치 OLED 모듈 | OLED | 화이트 | 128 × 32 | 22.38 × 5.58 | I2C | 1306 | 36.0 × 12.5 | PH2.0 커넥터 |
0.95 인치 RGB OLED (A) | OLED | 화려한 65K | 96 × 64 | 20.14 × 13.42 | SPI(4 선 SPI) | 1331 | 31.7 × 37.0 | 각도/수평 |
0.95 인치 RGB OLED (B) | OLED | 화려한 65K | 96 × 64 | 20.14 × 13.42 | SPI(4 선 SPI) | 1331 | 31.7 × 37.0 | 직선/수직 |
0.96 인치 LCD 모듈 | IPS | 화려한 65K | 160 × 80 | 21.70 × 10.80 | 4 선 SPI | ST7735S | 32.5 × 26.0 | PH2.0 커넥터 |
0.96 인치 OLED (A) | OLED | 1/4 노란색 섹션, 3/4 파란색 섹션 | 128 × 64 | 21.7 × 11.2 | 3 선 SPI, 4 선 SPI, I2C | 1306 | 33.0 × 33.5 | 각도/수평 |
0.96 인치 OLED (B) | OLED | 1/4 노란색 섹션, 3/4 파란색 섹션 | 128 × 64 | 21.7 × 11.2 | 3 선 SPI, 4 선 SPI, I2C | 1306 | 33.0 × 33.5 | 직선/수직 |
1.14 인치 LCD 모듈 | IPS | 화려한 65K | 240 × 135 | 24.91 × 14.86 | 4 선 SPI | ST7789 | 35.0 × 32.0 | PH2.0 커넥터 |
1.28 인치 LCD 모듈 | IPS | 화려한 65K | 240 × 240 | ≥ 32.4mm | 4 선 SPI | GC9A01 | 40.4 × 37.5 | PH2.0 커넥터 |
1.3 인치 LCD 모듈 | IPS | 화려한 65K | 240 × 240 | 23.40 × 23.40 | 4 선 SPI | ST7789 | 45.0 × 31.0 | PH2.0 커넥터 |
1.3 인치 OLED (A) | OLED | 블루 | 128 × 64 | 29.42 × 14.7 | 3 선 SPI, 4 선 SPI, I2C | SH1106 | 40.5 × 37.5 | 각도/수평 |
1.3 인치 OLED (B) | OLED | 블루 | 128 × 64 | 29.42 × 14.7 | 3 선 SPI, 4 선 SPI, I2C | SH1106 | 40.5 × 37.5 | 직선/수직 |
1.3 인치 OLED 모듈 (C) | OLED | 화이트 | 64 × 128 | 14.70 × 29.42 | 4 선 SPI, I2C | SH1107 | 30.0 × 39.5 | PH2.0 커넥터 |
1.5 인치 OLED 모듈 | OLED | 화이트 (16 그레이 스케일) | 128 × 128 | 26.86 × 26.86 | 4 선 SPI, I2C | 1327 | 44.5 × 37.0 | PH2.0 커넥터 |
1.5 인치 RGB OLED 모듈 | OLED | 화려한 65K | 128 × 128 | 26.86 × 26.86 | 3 선 SPI, 4 선 SPI | 1351 | 44.5 × 37.0 | PH2.0 커넥터 |
1.54 인치 LCD 모듈 | IPS | 화려한 65K | 240 × 240 | 27.72 × 27.72 | 4 선 SPI | ST7789 | 50.0 × 35.0 | PH2.0 커넥터 |
1.8 인치 LCD 모듈 | TFT | 화려한 65K | 128 × 160 | 34.50 × 28.30 | 4 선 SPI | ST7735S | 56.5 × 34.0 | PH2.0 커넥터 |
2 인치 LCD 모듈 | IPS | 262K 컬러풀 | 240 × 320 | 30.60 × 40.80 | 4 선 SPI | ST7789 | 58.0 × 35.0 | PH2.0 커넥터 |
2.4 인치 LCD 모듈 | TFT | 화려한 65K | 240 × 320 | 36.72 × 48.96 | 4 선 SPI | ILI9341 | 70.5 × 43.3 | PH2.0 커넥터 |
참고: 0.96 인치 oled는 일반 듀얼 컬러 디스플레이가 아닌 1/4 노란색 상단 섹션과 3/4 파란색 하단 섹션으로 구성됩니다.
