선택 가이드


이더넷
RJ45 이더넷	10/100Mbps 자동 협상
포이	-		지원	-
WIFI 인터페이스	-			802.11b/g/n 2.4GHz	-
UART
유형	RS485				RS232 + RS485 (동시 작동 허용)
보드레이트	600bps ~ 230.4Kbps	300bps ~ 921.6Kbps		300bps ~ 460.8Kbps	600bps ~ 230.4Kbps
하드웨어 흐름	지원되지 않음				지원
데이터 비트	5, 6, 7, 8
스톱 비트	1, 2
패리티 비트	없음, 짝수, 홀수, 공백, 마크
인터페이스 보호
전원 공급 장치	역방향 방지, ESD 보호, 서지 방지
이더넷	1.5KV 전자기 절연
RS485	2KV ESD 보호, 2.2KΩ 풀업/다운 레지스터	2KV 안티 서지	600W 안티 서지, 번개 방지, 정전기 방지 15KV	서지 방지, 번개 방지, 과전류 보호	2KV ESD 보호, 2.2KΩ 풀업/다운 레지스터
기타	-	-	전원 차단, 신호 차단 보호	-	번개 방지, 과전류 보호
작동 모드
유형	TCP 서버, TCP 클라이언트, UDP 서버, UDP 클라이언트 등
TCP 서버	사용자 정의 가능한 1 ~ 16 클라이언트	30 클라이언트 지원		24 클라이언트 지원	2 ch 소켓, ch 당 8 클라이언트 지원
MISC
기능	사용자 정의 하트비트 패킷, 사용자 정의 등록 패킷, 사용자 정의 웹 페이지, RFC2217-like 프로토콜, KeepAlive, 시간 초과 자동 재부팅, 짧은 연결, 네트워크를 통한 펌웨어 업그레이드
	-	Modbus 게이트웨이, MQTT/JSON에서 Modbus로		Modbus 게이트웨이, MQTT, HTTP 클라이언트	Modbus 게이트웨이, 웹 소켓 (웹 페이지에서 직렬)
구성	내장 웹 페이지, 호스트 컴퓨터 구성 소프트웨어, 직렬 명령
전원 공급 장치	5 ~ 7V	9 ~ 24V	6 ~ 36V	5 ~ 36V
작동 전류	110mA @ 5V	TBD		127mA @ 5V	86.5mA @ 5V
작동 온도.	-25～75℃	-40～85℃
저장 온도.	-40～105℃	-40～125℃			-55~125℃

리소스 및 서비스

위키:

치수 개요

인터페이스 소개

* 전원 공급 장치 범위는 해당 버전의 레이블을 참조하십시오.

다중 구성 방법

웹 브라우저 구성 지원, DHCP를 통한 동적 IP 획득,
DNS 프로토콜 연결 도메인 서버 주소

NTP 프로토콜 지원

직렬 출력 또는 데이터 업로드를 위한 네트워크 시간 정보 가져오기

사용자 정의 하트비트/등록 패킷

간편한 클라우드 통신 및 장치 식별

다중 호스트 롤 폴링 지원

서로 다른 네트워크 장치가 각각 식별되고 응답되며,
다중 네트워크 장치와 통신하는 동안 더 이상 스토킹 문제가 없습니다.

MQTT/JSON을 Modbus로

서로 다른 프로토콜 간의 더 유연한 변환

MQTT 게이트웨이로 사용될 때 장치는 투명한 전송, Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet 등을 포함한 지원되는 서버를 통해 MQTT 프로토콜을 통해 MQTT 서버에 직렬 데이터를 업로드 할 수 있습니다. 획득한 Modbus RTU 또는 비표준 직렬 데이터를 JSON 형식으로 구문 분석하고 MQTTdata 패킷으로 패키지화하여 업로드할 수 있습니다.

JSON 데이터 수집 게이트웨이로 사용되는 경우 장치를 RS485 연결을 통해 데이터 수집 도구에 연결한 다음 자동으로 데이터를 획득하고 데이터를 JSON 형식으로 변환한 다음 마지막으로 서버에 게시할 수 있습니다. 수집된 데이터는 Modbus RTU 645 계측기 97 버전, 645 계측기 07 버전 및 비표준 RS485 프로토콜을 지원합니다. 업로드된 데이터 형식은 호스트를 통해 구성할 수 있으며 JSON 업로드 프로토콜은 MQTT 프로토콜, HTTP POST 프로토콜, HTTP GET 프로토콜 등이 될 수 있습니다.

다중 통신 모드

TCP 서버/TCP 클라이언트/UDP 모드/UDP 멀티 캐스트 지원

Modbus 게이트웨이 지원

Modbus 그리드 업그레이드에 적합, 3D 구성 소프트웨어와 함께 사용할 수 있음

레일 마운트 지원

다중 레일 장착형 직렬 서버를 쉽게 결합, 더 자유롭게

기본 기능

RS485 와 이더넷 간의 양방향 투명 데이터 전송

사양

제품	RS485 ~ 이쓰 (B)	RS485 로 에쓰 (B)
제품 유형	직렬 서버, Modbus 게이트웨이, MQTT 게이트웨이
기본 기능	RS485 와 이더넷 간의 양방향 투명 데이터 전송
통신 인터페이스	RS485 포트 x 1, 이더넷 포트 x 1
전원 공급 장치	9 ~ 24V DC 나사 단자	6 ~ 36V DC 나사 단자 또는 PoE 포트
격리 보호	N/C	전원 격리, 신호 격리
통신
이더넷	공통 네트워크 포트	PoE 네트워크 포트, IEEE 802.3af 표준 지원
	10 / 100M 자동 협상 RJ45 커넥터, 2 KV 서지 보호
직렬 포트	RS485	격리된 RS485
시리얼 사양
보드레이트	300 ~ 115200 bps
패리티 비트	없음, 홀수, 짝수, 마크, 스페이스
데이터 비트	5 ~ 9 비트
흐름 제어	N/A
소프트웨어
프로토콜	이더넷, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
구성	호스트, 웹 브라우저, 장치 관리 기능 라이브러리
통신 방법	TCP/IP 직접 통신, VCOM
작동 모드	TCP 서버, TCP 클라이언트 (TCP 서버와 공존), UDP, UDP 멀티 캐스트
환경 요구 사항
작동 온도	-40℃ ~ 85℃
보관 온도	-45℃ ~ 125℃
습도 범위	5% ~ 95% 상대 습도
치수	L × W × H: 87 × 36 × 59mm

기능 한눈에

이것은 산업 환경을 위해 설계된 RS485 장치 데이터 수집기/IoT 게이트웨이입니다. 직렬 서버, Modbus 게이트웨이, MQTT 게이트웨이, RS485 to JSON 등 여러 기능을 하나로 결합합니다. 이 모듈에는 RS485 및 이더넷 포트 (POE 기능은 선택사항) 가 있으며 전원 입력용 나사 단자를 사용합니다. 레일 마운트 난연 케이스 디자인, 작은 크기, 설치가 용이합니다. 데이터 수집, IoT 게이트웨이, 안전 및 보안 IoT 및 지능형 기기 모니터링과 같은 애플리케이션에 적합합니다.

버전 옵션

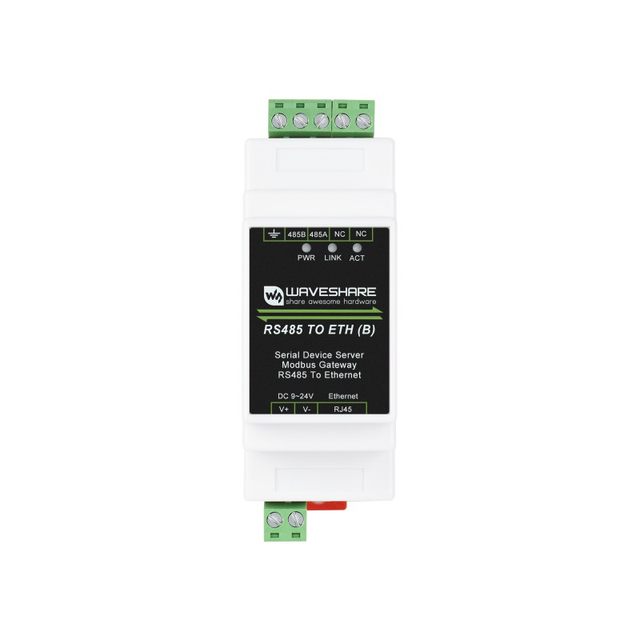

RS485 ~ 이쓰 (B)
공통 이더넷 포트

RS485 로 에쓰 (B)
PoE 이더넷 포트 + 전기 절연

이 두 버전은 소프트웨어 기능에서 동일하지만 RS485 TO POE ETH (B) 는 하드웨어 업그레이드 버전이며 전원 및 신호 차단 보호 기능이있는 PoE 이더넷 포트 전원 공급 장치를 지원합니다. 이는 산업 응용 분야에 더 안전합니다.

RS485-RJ45 이더넷 모듈

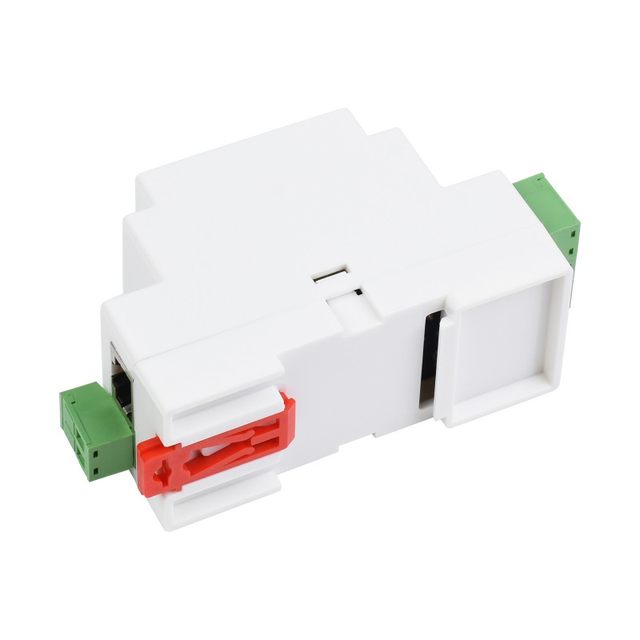

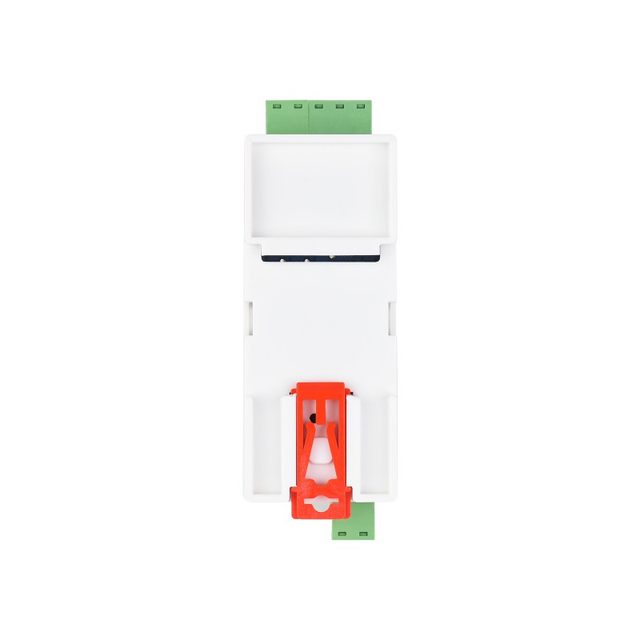

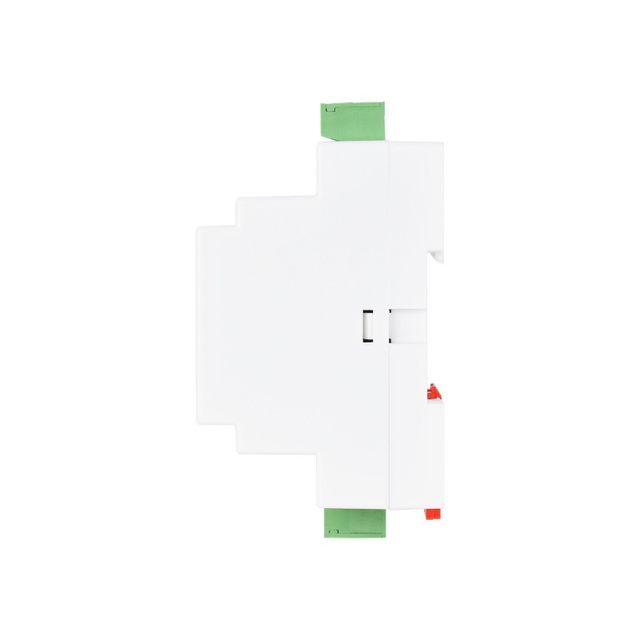

레일 마운트 RS485 직렬 서버

패키지 목록

이 제품의 전원 공급 장치는 포함되어 있지 않으므로

옵션 RS485 to ETH 모듈 x1
