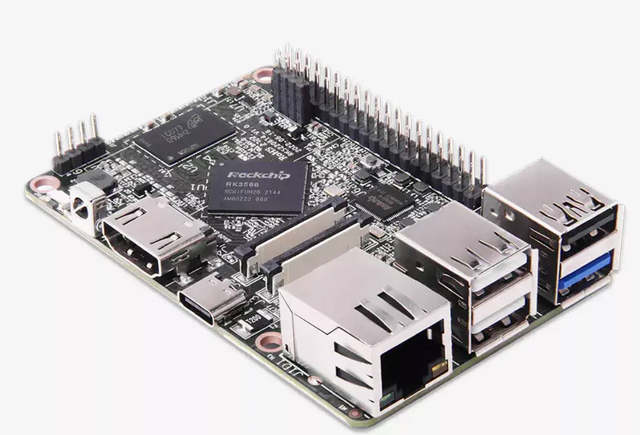

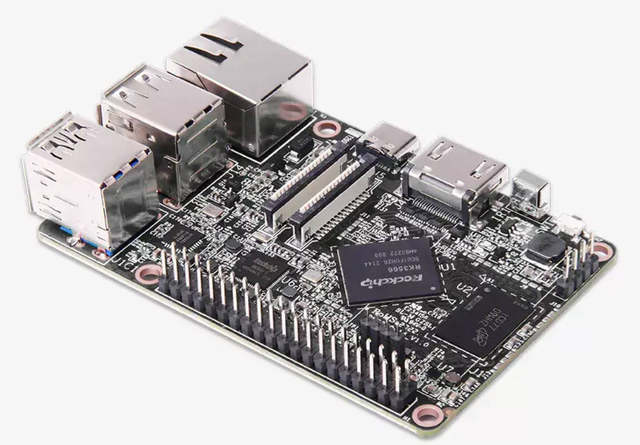

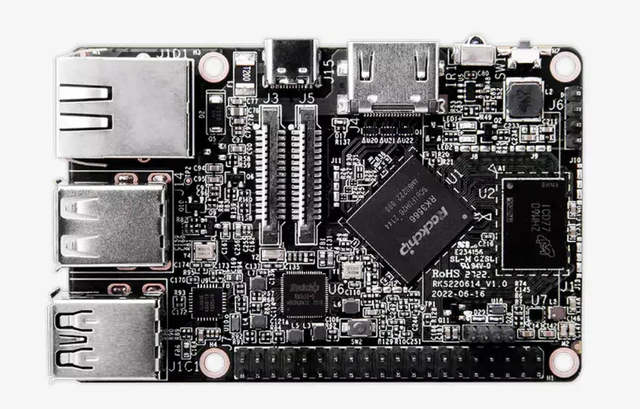

신용 카드 크기의 쿼드 코어 싱글 보드 컴퓨터

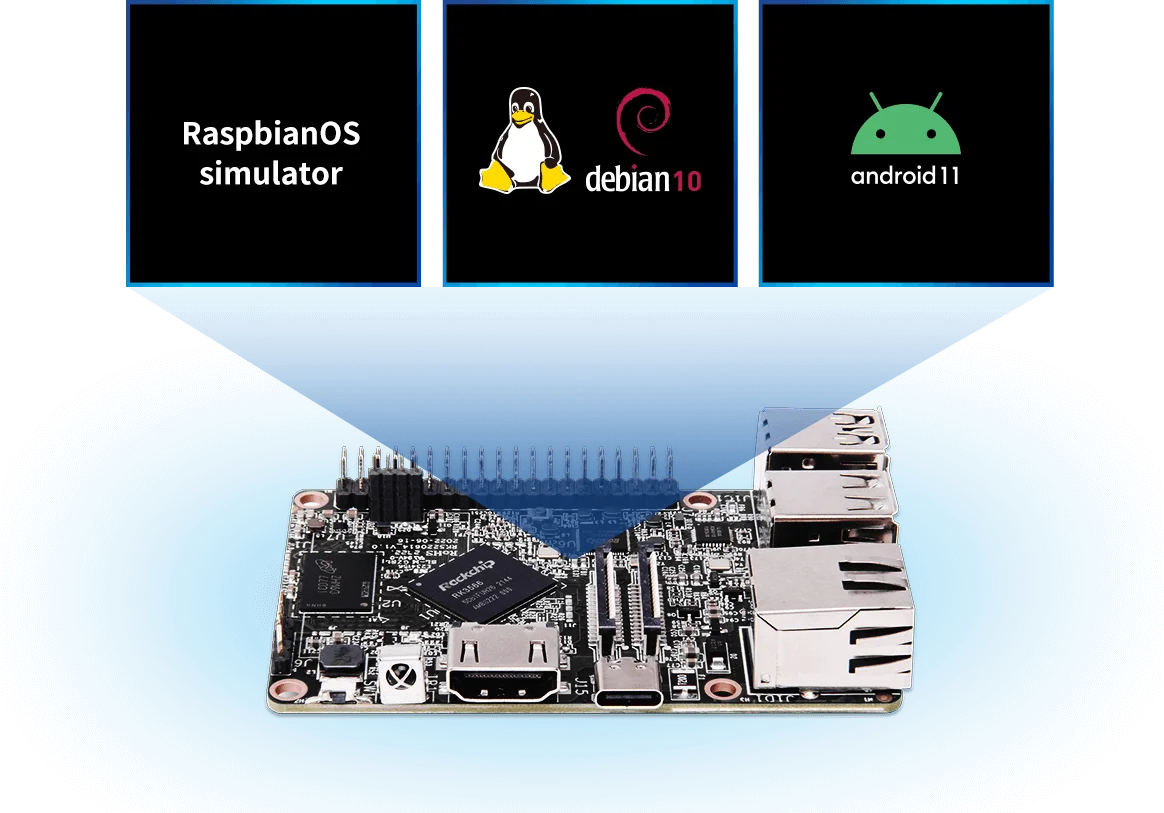

Geniatech XPI-3566 라즈베리 파이와 유사한 고성능 단일 보드 컴퓨터입니다. RK3566 프로세서, 내장 0.8T NPU 및 최대 8GB 의 LPDDR4 RAM을 사용하여 Linux Debian10, Android 11, 또는 Raspberry Pi 및 해당 액세서리에서 원활한 마이그레이션을 지원하면서 Raspbian OS 에뮬레이터 시스템. 이 XPI-3566 라즈베리 파이의 40P GPIO 확장 인터페이스와 호환되며 4K HDMI, MIPI-DSI 및 MIPI-CSI 표시 할 수 있습니다. 또한 WiFi 및 유선 네트워크 연결을 제공하므로 AI, 기계 학습 및 멀티미디어 응용 프로그램에 이상적입니다.
호환성 및 확장성
40 핀 헤더는 I2S, I2C, PWM, UART 및 GPIO와 같은 호환 가능한 대체 핀 기능을 유지하여 하드웨어 재사용을 가능하게합니다. 쉬운 마이그레이션을 위해 Raspberry Pi 3 와 호환되는 폼 팩터.
아뇨. |
정의 |
아뇨. |
정의 |
1 |
VCC_3_3V |
2 |
VCC_5V |
3 |
I2C4_SDA/GPIO7_C1 |
4 |
VCC_5V |
5 |
I2C4_SCL/GPIO7_C2 |
6 |
GND |
7 |
I2S0_MCLK |
8 |
UART3_TX/GPIO_B0 |
9 |
GND |
10 |
UART3_RX/GPIO7_A7 |
11 |
UART1_CTSN/GPIO5_B2 |
12 |
UART1_RTSN/GPIO5_B3 |
13 |
UART1_TX/GPIO5_B1 |
14 |
GND |
15 |
UART1_RX/GPIO5_B0 |
16 |
UART3_CTSn/GPIO_B1 |
17 |
VCC_3_3V |
18 |
UART3_RTSn/GPIO_B2 |
19 |
SPI0_TXD/UART4_TX/GPIO5_B6 |
20 |
GND |
21 |
SPI0_RXD/UART4_RX/GPIO5_B7 |
22 |
TS0_ERR/GPIO5_C3 |
23 |
SPI0_CLK/UART4_CTSN/GPIO5_B4 |
24 |
SPI1_CSN0/GPIO7_B5 |
25 |
GND |
26 |
SPI2_CSN0/SC_DET_T1/GPIO8_A7 |
27 |
I2C2_SDA_AUDIO |
28 |
I2C2_SCL_오디오 |
29 |
SPI0_CSN0/UART4_RTSN/GPIO5_B5 |
30 |
GND |
31 |
SPI0_CSN1/GPIO5_C0 |
32 |
SPI1_TXD/GPIO7_B7 |
33 |
I2S0_LRCK_RX |
34 |
GND |
35 |
I2S0_SCLK |
36 |
SPI1_RXD/GPIO7_B6 |
37 |
I2S0_LRCK_TX |
38 |
I2S0_SDI |
39 |
GND |
40 |
I2S0_SDO0 |
사양
칩셋 |
록칩 RK3566 |
|
소프트웨어 |
데비안 10/안드로이드 11 / Raspbian OS |
|
프로세서 |
CPU |
최대 1.8GHz 쿼드 코어 Cortex-A55 |
GPU |
Mali-G52-2EE |
|
DDR |
2G(1G/4G/8G 옵션) |
|
EMMC 플래시 |
16GB(8G/32G/64GB/128GB 옵션) |
|
네트워크 |
이더넷 |
RJ45, 1000M |
와이파이 |
2.4G/5G 듀얼 밴드 WiFi |
|
블루투스 |
BT4.0 |
|

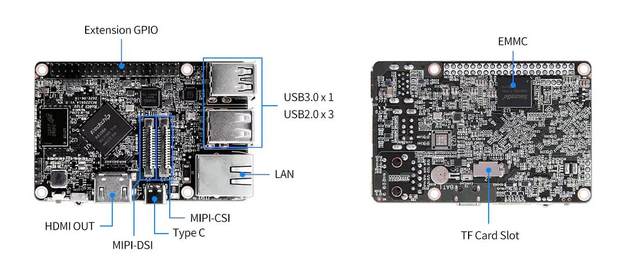

인터페이스 |
TF 카드 슬롯 |
TF 카드 * 1 (최대. 64GB) |
HDMI |
HDMI 출력 * 1 |
|
USB 호스트 |
USB 호스트 3.0*1,USB 호스트 2.0*2,USB OTG 2.0*1 |
|
DC IN |
전원 IN * 1 (TYPE-C, 5V / 3A) |
|
확장 GPIO |
GPIO * 40 |
|
전시 |
MIPI-DSI, MIPI-CSI, IR |
|
코덱 |
비디오 디코더 |
4096x2304 @ 60fps 비디오 디코드 (H.265,H.264,VP9/VP8,VC-1, MPEG-1/2/4) |
비디오 인코더 |
? H.264/AVC BP/MP/HP@level4.2, 최대 1920x1080 @ 60fps |
|
JPEG 디코더 |
? 디코더 크기는 48x48 에서 65536x65536 입니다. |
|
JPEG 인코더 |
? 기준선 비 점진적 |
|
무게 |
45g |
|
치수 |
85mm * 56mm * 1.6mm |
|
작동 온도 |
0 °C ~ 60 °C |
|
액세서리 |
전원 어댑터, WIFI 모듈 |
|
