- 데모 보드 유형: 팔
- 브랜드 이름: ReYeBu
- 근원: CN (정품)
- adjustable buck-boost power supply modul: constant voltage and constant current
 |
|||
60W6A 고전력 가변 벅 부스트 전원 공급 장치 모듈, 조정 가능한 정전압 및 정전류 (디스플레이 포함)
설명:
12 ~ 24V, 3A ~ 5A 어댑터를 장착할 수 있습니다. 입력 전력은 출력 전력보다 커야합니다. 출력 전력이 커야 할 경우 더 높은 전원 전원 공급 장치를 선택하십시오.
전원 어댑터는 포함되어 있지 않으며 전원 어댑터는 별도로 구입해야합니다. 전압 15 ~ 24V/전류가 2 ~ 5A 인 어댑터를 사용하는 것이 좋습니다. 출력 전력이 큰 경우 고전력 어댑터를 선택하고 모듈의 DC 포트를 삽입하여 데스크탑 전원 공급 장치로 변환하십시오.

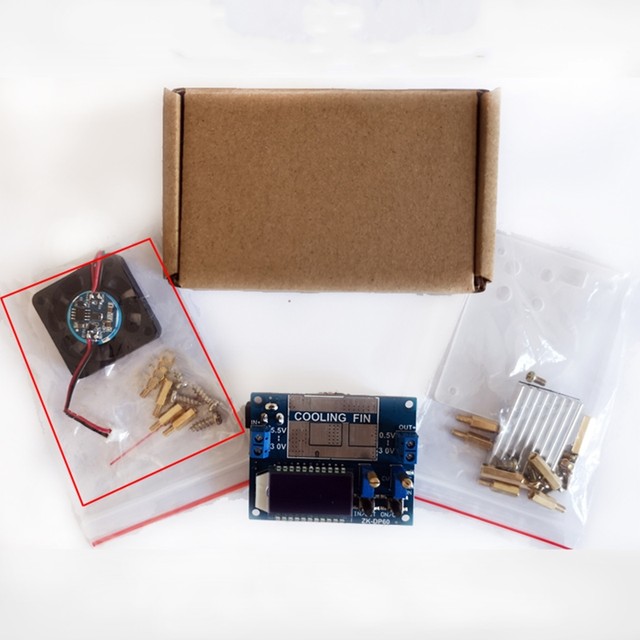

참고: 쉘은 DIY 키트 패키지로 배달되므로 고객이 조립해야하며 작업이 간단합니다. 아크릴 쉘과 LCD 스크린의 바깥 층에 보호 필름이 있습니다. 조립하기 전에 필름을 떼어 내십시오. 제품은 더 반투명합니다.
아기 하이라이트:
* 긴 핸들링 전위차계는 나이프를 사용하지 않고 맨손으로 작동 할 수있는 전압 및 전류를 조정할 수 있습니다.
* 대용량 방열판 포함, 쉘 포함, 팬 옵션.
* LCD 디스플레이 입력 및 출력 전압, 온도, 출력 전류 및 출력 전력.
* 하드웨어 보호: 입력 끝이 역방향 연결로부터 보호되고 역방향 연결이 타지 않습니다. 출력 끝은 역류 방지, 배터리를 충전할 때 역류 방지 다이오드를 추가 할 필요가 없습니다.
소프트웨어 보호: 과전류 보호, 과전력 보호, 과열 보호.
* 부스트 가능, 스텝 다운 가능, 출력 전압은 0.5-30 v에서 임의로 조정할 수 있으며 전류 제한은 0-6A 에서 임의로 조정됩니다.
* 버튼은 출력 단자의 켜기/끄기 상태를 제어하며, 전원 켜기 기본값을 켜거나 끌 수 있습니다.
* LC 필터를 사용하면 출력 리플이 작습니다.
제품 매개 변수:
* 입력 전압: 5.5-30V (입력 전압이 5V 일 때 벅 부스트도 가능하지만 전압 및 전류 측정이 정확하지 않습니다. 4.7V 미만일 때 저전압 보호)
* 출력 전압: 0.5-30V
* 출력 전류: 팬리스 버전은 4A 에서 오랫동안 안정적으로 작동하며 팬 버전은 6A 에 도달할 수 있습니다.
* 출력 전력: 35W (팬 제외), 60W 팬 포함
* 전압 디스플레이 해상도: 0.01V, 정확도 오류 1%
* 현재 디스플레이 해상도: 0.001A, 정확도 오류 1%
* 변환 효율: 약 88%
* 소프트 스타트: 예 (고출력 부하 모듈이 시작되면 실패할 수 있음)
* 입력 역방향 연결 보호: 예, 역방향 연결시 화상 없음
* 출력시 넘침 방지: 예, 배터리에 직접 연결할 수 있습니다.
* 단락 보호: 예, 출력 단자에 직접 연결할 수 있습니다.
* 온도 보호: 100 ℃
* 전원 보호: 60W
* 과전류 보호: 6A
* 작동 빈도: 180KHZ
* 팬 회전 조건: 전류가 3A 보다 크거나 전력이 20 와트보다 크거나 온도가 40 °C 이상입니다.

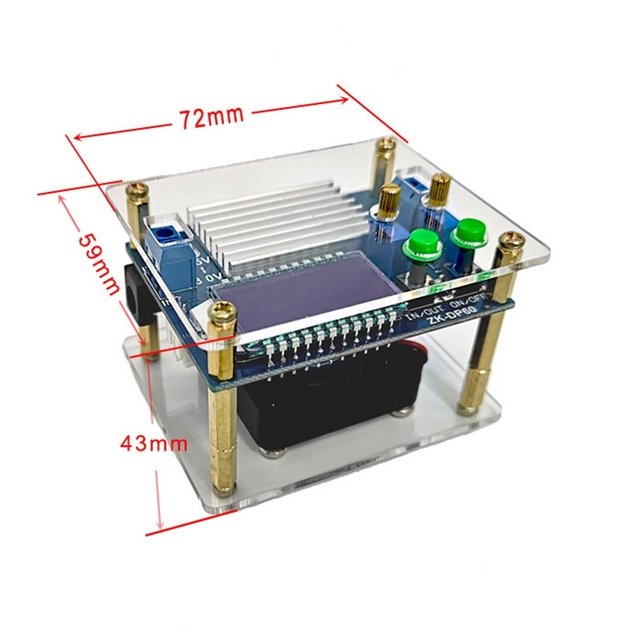

* 치수 (길이 * 너비 * 높이): 72*59*43mm
* 장착 구멍: 직경 3mm
* 무게: 팬 포함 107g

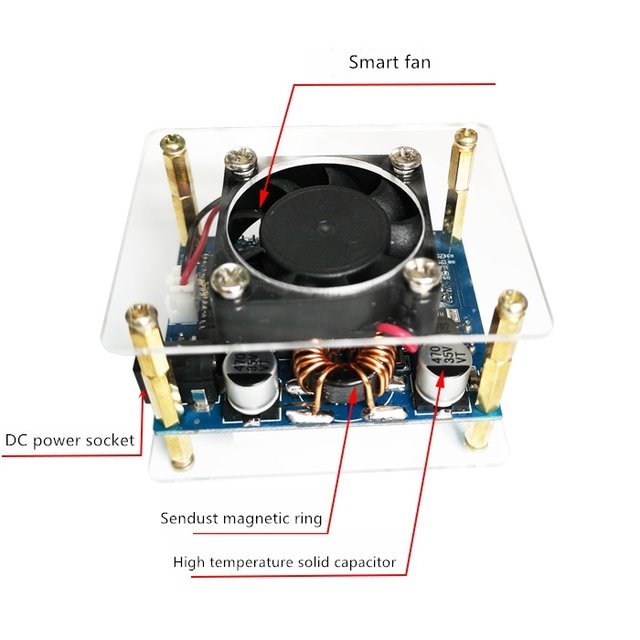

기능 설명:

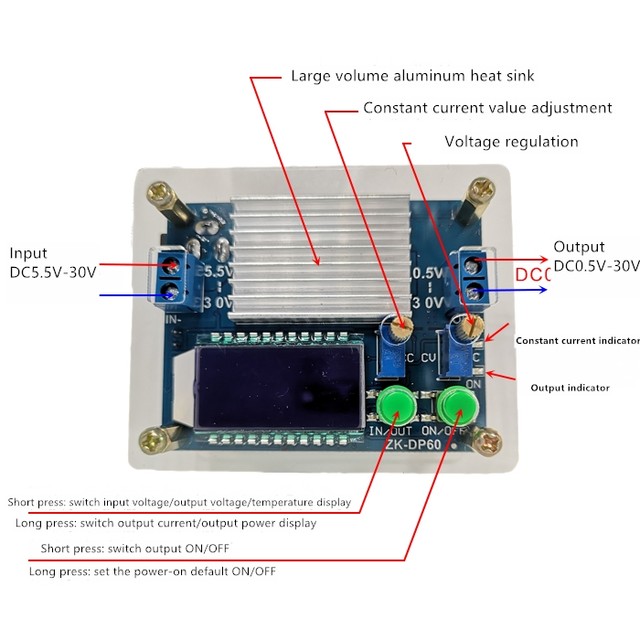

* 모듈에는 입/출력 및 켜기/끄기 버튼이 있습니다. 입력 전압, 출력 전압 및 모듈 온도 디스플레이를 전환하려면 입/출력 버튼을 짧게 누릅니다. 출력 전류, 출력 전원 디스플레이를 전환하려면 길게 누르십시오. 출력을 켜거나 끄려면 켜기/끄기 버튼을 짧게 누르십시오. 길게 눌러 다음 전원을 켜거나 끄는 기본 출력 상태를 설정합니다.
* 왼쪽의 cc는 현재 설정 전위차계입니다. 설정 전류를 늘리기 위해 시계 방향으로 돌립니다. 부하 전류가 설정된 전류에 도달하면 정전류 상태로 들어가고 CC 정전류 표시기 (빨간색) 가 켜집니다. 오른쪽 cv는 전위차계 전압 설정입니다. 시계 방향으로 회전, 출력 전압을 증가시킬 수 있습니다. 켜짐 표시등은 출력 상태 표시등입니다. 출력 단자에 전압이 있을 때 켜집니다. 그렇지 않으면 꺼집니다.
지침:
* 과전류 보호 기능을 갖춘 일반 벅 부스트 모듈로 사용
(1) 출력 전압이 원하는 전압 값에 도달하도록 CV 정전압 전위차계를 조정합니다.
(2) 단선으로 출력 단자를 직접 단락 (출력 단자는 직접 단락 가능!) CC 정전류 전위차계를 조정하여 출력 전류가 미리 결정된 과전류 보호 값에 도달하도록 합니다. (예를 들어 모듈에 의해 표시된 현재 값은 2A 이고, 모듈을 사용할 때 최대 전류는 2A 에 도달하면 2A 에 도달할 수 있습니다. 빨간색 정전압 정전류 표시등이 켜져 있습니다. 그렇지 않으면 표시등이 꺼져 있습니다.)
참고: 이 상태에서 사용할 때 출력 단자에 전류 샘플링 저항이 있기 때문에 부하가 연결된 후 0 ~ 0.2V 전압 강하가 있습니다. 동시에 전류가 크면 입력 와이어와 출력 와이어에 특정 라인 전압 강하가 있습니다. 이것은 정상입니다!
배터리 충전기로 사용:
정전류 기능이없는 모듈은 배터리를 충전하는 데 사용할 수 없습니다. 배수 배터리와 충전기의 전압 차이가 매우 크기 때문에 충전 전류가 너무 커서 배터리가 손상되었습니다. 따라서 배터리는 처음에는 일정해야 합니다. 전류 충전, 충전이 일정 수준에 도달하면 자동으로 정전압 충전으로 돌아갑니다.
(1) 필요한 충전식 배터리의 부동 전압 및 충전 전류를 결정합니다. (리튬 배터리 매개 변수가 3.7V/2200mAh 인 경우, 그런 다음 플로팅 전압은 4.2V, 최대 충전 전류는 1C, 즉 2200mA)
(2) 무부하 조건에서 정전압 전위차계를 조정하여 출력 전압이 플로트 전압에 도달하도록 합니다. (3.7V 리튬 배터리를 충전하는 경우, 출력 전압을 4.2 v로 조정)
(3) 짧은 와이어로 출력 단자를 직접 단락 (출력 단자는 직접 단락 가능!), CC 정전류 전위차계를 조정하여 출력 전류가 미리 결정된 충전 전류 값에 도달하도록 합니다.
(4) 배터리를 연결하고 충전하십시오.
(1 단계, 2, 3 단계: 입력 단자가 전원 공급 장치에 연결되고 출력 단자가 부하없이 배터리에 연결되지 않음)
고전력 LED 정전류 드라이브 모듈로 사용:
(1) led를 구동하는 데 필요한 작동 전류 및 최대 작동 전압을 결정합니다.
(2) 무부하 조건에서 정전압 전위차계를 조정하여 출력 전압이 가장 높은 LED 작동 전압에 도달하도록 합니다.
(3) 짧은 와이어로 출력 단자를 직접 단락 (출력 단자는 직접 단락 가능!), 정전류 전위차계를 조정하여 출력 전류가 미리 결정된 LED 작동 전류에 도달하도록 합니다.
(4) led를 연결하고 기계를 테스트합니다.
(1 단계, 2, 3 단계: 입력은 전원 공급 장치에 연결되고 출력은 LED 조명 없이는 부하가 없습니다.)

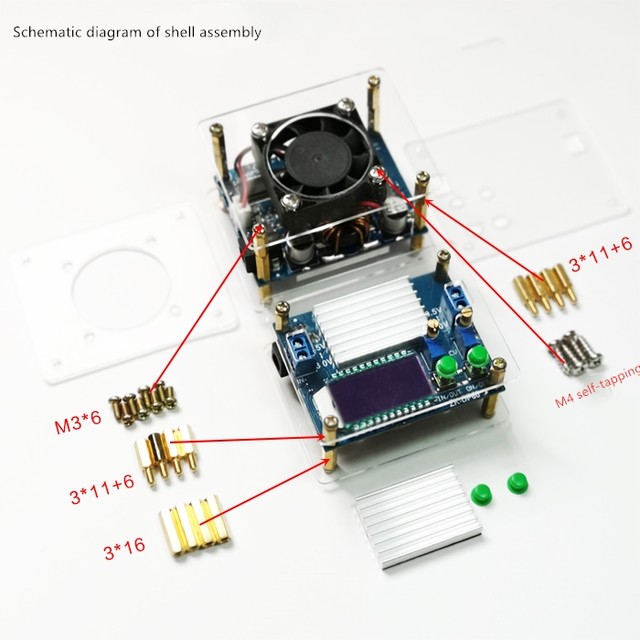

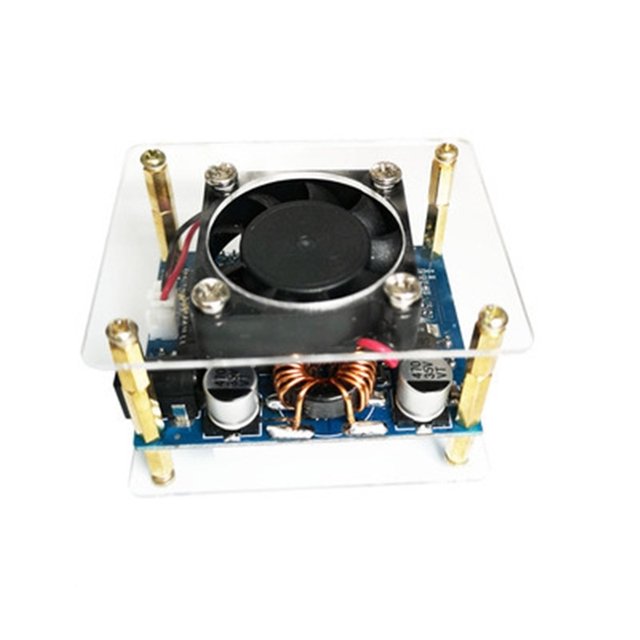

쉘 어셈블리의 개략도:
주의 사항:
* 모듈 입력-출력 출력으로 단락되면 안 됩니다. 그렇지 않으면 정전류 기능이 실패합니다.
* 전원 공급 장치의 전력이 출력 부하에 필요한 전력보다 항상 커야 하는지 확인하십시오!
* 모듈이 최대 부하에서 출력하려면 입력 전압이 8V 이상이어야합니다. 입력 전압이 5v 이면 출력 전력이 약 15w 이고 볼트 암페어 미터에 실패합니다. 모듈의 최대 전류 값은 4A 이며, 최대 출력 전력으로 제한되며, 예를 들어 출력이 17V 일 때 전류는 2A 를 초과하지 않아야 합니다.
* 모듈에는 출력 단락 보호 기능이 있습니다. 단락 보호 후 모듈은 자동으로 출력을 종료하고 전원을 다시 켜면 모듈을 복원할 수 있습니다. 전원 공급 장치에 출력 전류 제한 보호 기능이 없으면 모듈 입력 전면에 퓨즈를 연결하여 안전 계수를 높이는 것이 좋습니다.
* 모듈에는 입력 저전압 보호 기능이 있습니다. 기본값은 약 4.7 v입니다. 값이 이 이 값보다 낮으면 출력이 자동으로 분리되고 모듈이 다시 전원이 공급되어 복구됩니다 (모듈 포트의 전압에 유의하십시오. 입력 전류가 상대적으로 크면 입력 와이어의 부분 전압을 무시하지 마십시오).
