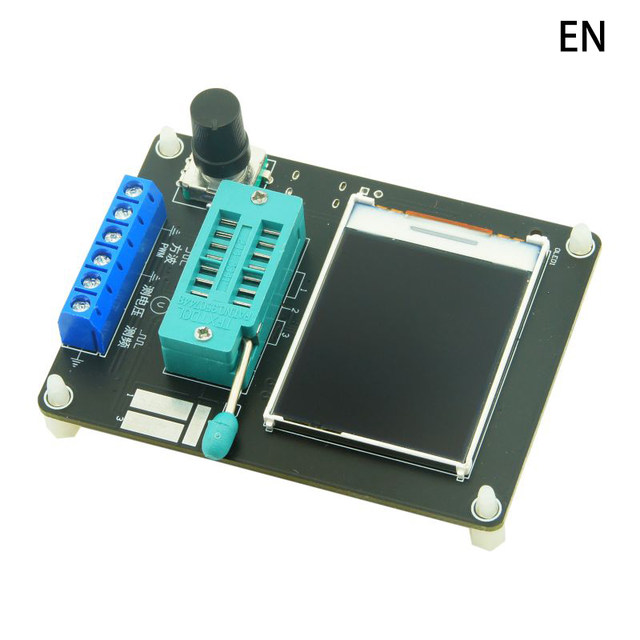

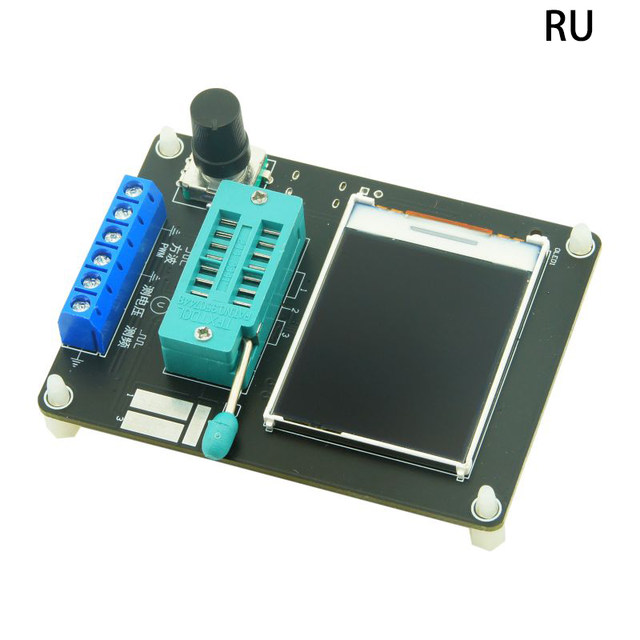

특징:

읽기 쉬운 디지털 LCD 디스플레이, 측정 데이터 및 그래픽 표시 가능.

로터리 스위치 컨트롤, 편리한 사용을 위한 주요 측정.

메인 칩은 dip이며, 전자 애호가가 메인 칩을 diy하거나 업데이트 할 수 있습니다.

9V 배터리 (포함되지 않음) 를 사용하고 DC 전원 (DC 6.8-12V) 도 사용할 수 있습니다.

자동 종료, 종료 전류는 약 20nA 입니다.

NPN 및 PNP 트랜지스터, FET, 다이오드, 듀얼 다이오드, 사이리스터, SCR, 트랜지스터 핀아웃의 자동 식별을 자동으로 감지합니다.

NPN 및 PNP 트랜지스터 공통 에미터 전류 증폭 계수, 기본 이미 터 임계 전압, 수집기-에미터 누설 전류에서 테스트.

2 개의 저항기 측정을 지원하고 양수 및 음수, 온스테이트 전압을 보여줍니다.

저항 측정 최대 해상도 0.01Ω, 최대 50MΩ 측정 가능.

구성 요소의 핀을 자동으로 테스트하고 디스플레이에 표시합니다.

FET 게이트 임계 전압 및 게이트 정전용량을 측정합니다.

인덕턴스 측정 범위를 0.01mH - 20 h에서 측정하는 동안 다음 2100Ω 저항기의 경우.

신호 발생기 및 주파수 측정기로 사용 가능: 주파수 범위는 1Hz-2MHz 이며 1%-99% PWM (펄스 폭 변조) 신호를 생성 할 수 있습니다.

고시:

커패시턴스를 측정하기 전에 커패시터를 방전해야합니다. 그렇지 않으면 미터가 손상될 수 있습니다.

사양:

디스플레이: 160*128 LCD

전원 공급 장치: 1*9V 배터리 (포함되지 않음), DC 6.8-12V

전류: 약. 30mA

저항 측정: 최대. 50MΩ

저항 해상도: 0.01Ω

정전용량 측정: 25pF ~ 100mF

정전용량 해상도: 1pF

DC 전압 측정: 최대 50V

PCB 크기: 8.22*6.13*2.9cm/3.24*2.41 * 1.41in

패키지 목록:

1 * 트랜지스터 테스터

영어 사용자 설명서:

https://www.dropbox.com/s/i58od389e3ip9hd/E1821%20User%27s%20Manual.docx?dl=0
