기능

4 인치 IPS 화면, 480x800 하드웨어 해상도
저항성 터치 컨트롤
Raspberry Pi의 모든 개정판과 호환 및 직접 연결 (HDMI 케이블이 필요한 Pi 1 모델 B 또는 Pi Zero 제외)
드라이버 제공 (자신의 Raspbian/Ubuntu/Kali/Retropie와 함께 작동)
컴퓨터 모니터로도 작동합니다. 이 경우 터치 패널을 사용할 수 없으며 HDMI 케이블이 필요합니다.
디스플레이 용 HDMI 인터페이스, I/O가 필요하지 않음 (그러나 터치 패널에는 여전히 I/O가 필요함)
3.5mm 오디오 잭, HDMI 오디오 출력 지원
전력 소비를 줄이기 위해 백라이트를 끌 수 있습니다

인터페이스

PIN NO.	표시	설명
1, 17	3.3V	전원 양극 (3.3V 전원 입력)
2, 4	5V	전원 양극 (5V 전원 입력)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24	NC	NC
6, 9, 14, 20, 25	GND	그라운드
19	TP_SI	터치 패널의 SPI 데이터 입력
21	TP_SO	터치 패널의 SPI 데이터 출력
22	TP_IRQ	터치 패널이 터치를 감지하는 동안 터치 패널 인터럽트, 낮은 레벨
23	TP_SCK	터치 패널의 SPI 시계
26	TP_CS	터치 패널 칩 선택, 낮은 활성

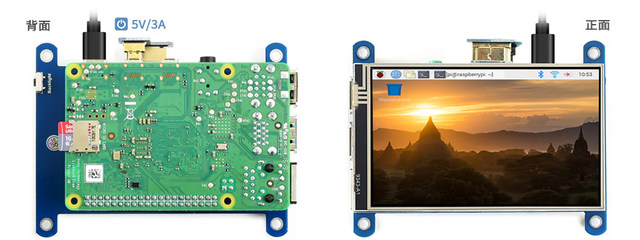

라즈베리 파이 4 에 연결

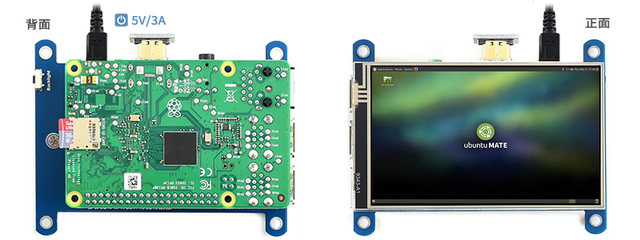

라즈베리 파이 3B + 에 연결

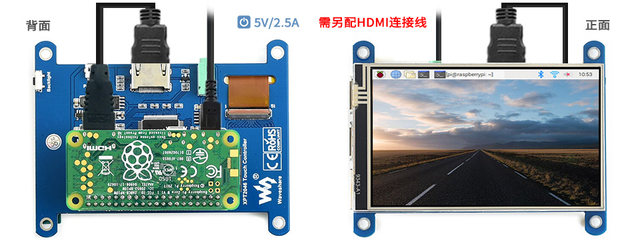

라즈베리 파이 제로 W에 연결

* HDMI 남성에서 미니 HDMI 남성 케이블로 는 필요하며 별도로 구입해야합니다.

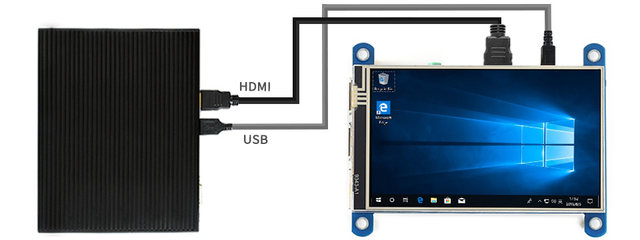

다양한 미니 PC에 연결

외부 치수

개발 자원

위키:

패키지 내용물

무게:0.123 kg

4 인치 HDMI LCD (H) x1
HDMI 커넥터 x1
HDMI에서 마이크로 HDMI 커넥터 x1
터치 펜 x1
RPi 나사 팩 (4 개) x1

FAQ

왜 LCD가 내 Raspbian에서 작동하지 않습니까? Raspberry Pi 공식 이미지와 함께 LCD를 사용하려면 드라이버를 먼저 설치해야합니다. 사용 설명서를 참조하십시오.
그러나 첫 번째 테스트의 경우 제공된 이미지를 직접 사용할 수 있습니다. 왜 LCD가 Waveshare 제공 이미지와 함께 작동하지 않습니까? 하드웨어 연결이 올바르고 잘 연결되었는지 확인하십시오.
TF 카드의 이미지가 올바르게 구워졌는지 확인하십시오.
PWR은 계속 켜져 있고 라즈베리 파이가 성공적으로 시작될 때 ACT는 계속 깜박입니다. 두 개의 LED가 모두 켜져있는 경우, 이미지가 잘못 구워 졌거나 TF 카드가 잘못 접촉했을 수 있습니다. 어떤 전원 공급 장치를 사용해야합니까? USB 연결 이외의 라즈베리 파이에는 5V/3A 전원 어댑터를 사용하는 것이 좋습니다. 그렇지 않으면 PC의 USB 포트에 전원이 충분하지 않아 Pi가 시작되지 못할 수 있습니다.
10 인치 대각선 이상의 대형 LCD의 경우 LCD에 전원을 공급하기 위해 다른 독립형 전원 어댑터도 필요합니다.

자세한 내용은 위키 페이지를 확인하십시오.

선택 가이드

부품 번호	해상도	디스플레이 인터페이스	함께 사용하기 위해	치수 (MM)	터치 패널 유형	강화유리 커버	디스플레이 기술.	소리	인기 게임 콘솔들	어떻게 느끼는지
GPIO 디스플레이
	320×240	SPI	파이	파이 3B + 로	저항성	×	TFT	×	×	★☆
	320×240	고속 SPI	파이	파이 3B + 로	저항성	×	TFT	×	×	★★
	480×320	SPI	파이	파이 3B + 로	저항성	×	IPS	×	×	★★☆
	480×320	고속 SPI	파이	파이 3B + 로	저항성	×	TFT	×	×	★★★
	480×320	고속 SPI	파이	96 × 61	저항성	×	TFT	×	×	★★★
HDMI / Type-C 디스플레이
	480×320	HDMI	파이	파이 3B + 로	저항성	×	IPS	√	√	★★★☆
	480×800	HDMI	파이	99 × 58	저항성	×	IPS	√	×	★★★★
	800×480	HDMI	파이뿐만 아니라	106 × 68	용량 성	×	IPS	√	√	★★★★☆
	800×480	HDMI	파이	121 × 78	저항성	×	TFT	×	×	★★★★
	800×480	HDMI	파이뿐만 아니라	121 × 76	저항성	×	TFT	×	×	★★★★☆
	800×480	HDMI	파이뿐만 아니라	121 × 76	저항성	×	TFT	√	√	★★★★☆
	800×480	HDMI	파이뿐만 아니라	121 × 76	용량 성	√	TFT	√	√	★★★★☆
	1080×1920	HDMI	파이뿐만 아니라	140 × 75	용량 성	√	아몰레드	√	×	★★★★★
	1024×600	HDMI	파이	165 × 107	저항성	×	IPS	×	×	★★★★
	800×480	HDMI	파이뿐만 아니라	165 × 107	용량 성	×	TFT	×	×	★★★★☆
	1024×600	HDMI	파이뿐만 아니라	165 × 107	용량 성	×	IPS	×	×	★★★★★
	1024×600	HDMI	파이뿐만 아니라	165 × 107	용량 성	※	IPS	√	√	★★★★★
	1024×600	HDMI	파이	235 × 144	저항성	×	TFT	×	×	★★★★
	1280×800	HDMI	파이뿐만 아니라	274 × 187	용량 성	√	IPS	×	×	★★★★★
	1024×600	HDMI	파이뿐만 아니라	257 × 162	용량 성	×	TFT	√	×	★★★★☆
	1920×1080	HDMI	파이뿐만 아니라	285 × 182	용량 성	√	IPS	√	√	★★★★★
	1920×1080	HDMI	파이뿐만 아니라	330 × 208	용량 성	√	IPS	√	√	★★★★★
	1920×1080	HDMI	파이뿐만 아니라	387 × 232	용량 성	√	IPS	√	√	★★★★★
	1920×1080	HDMI / Type-C	파이뿐만 아니라	373 × 238	용량 성	√	IPS	√	√	★★★★★

참고:

파이 3B + 는 라즈베리 파이 3 모델 B + 를 의미합니다
LCD가 비디오를 재생하기위한 것이라면 더 나은 경험을 위해 HDMI 디스플레이 인터페이스가있는 것을 선택하십시오.
강화 유리 커버 ※: 강화 유리 커버가 특징이며, 일반 화면 덮개를 사용합니다.

보세요:

제품 인증

HDMI 인증

문제가 있으시면 언제든지 저희에게 연락하십시오.

정보를 조정해야하는 경우 사전에 문의하십시오. 당신을 섬기는 것이 우리의 기쁨입니다! 당신의 사업에 감사드립니다!!O (ode _ ode) O ~
